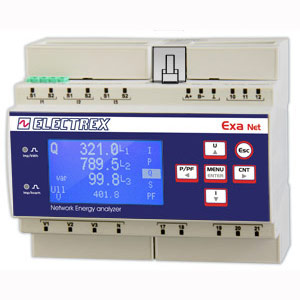

PFAE61W-091 EXA NET WI-FI D6 WEB 85÷265 ENERGY ANALYZER & WEB DATA MANAGER

EXA NET WI-FI D6 WEB 85÷265 ENERGY ANALYZER & WEB DATA MANAGER

Cod. PFAE61W-091

Energy Analyzer & Wi-Fi Web Data Manager. Include lo strumento Exa e svolge la funzione di network bridge tra la porta RJ45 e/o Wi-Fi e la porta RS485 per comunicazione modbus con altri strumenti Electrex in sottorete. Compreso Upgrade PFSU940-05 Web. Orologio perenne batterizzato e memoria non volatile. Aggiornamento firmware da remoto. Display FSTN grafico. 2 led calibrazione. ExpBus per dispositivi esterni (ingressi e uscite, E-Wi, altre interfacce). Connettività NFC. Dimensione guida DIN 6 moduli. Alimentazione 85÷265Vac.

Oh no!... That's not a valid download file

L’ Exa Net D6 è un Energy Analyzer & Wi-Fi Web Data Manager ottimale per le applicazioni di efficienza energetica nelle attività (private e pubbliche) di medie dimensioni, nella fascia di potenza tra i 20kW e i 200kW. E’ il punto di partenza per il monitoraggio continuo dell’efficienza energetica tramite la misura e la gestione dei parametri energetici (energia elettrica, gas, acqua, ecc.) e ambientali (temperature, luminosità, CO2, ecc.) e di processo.

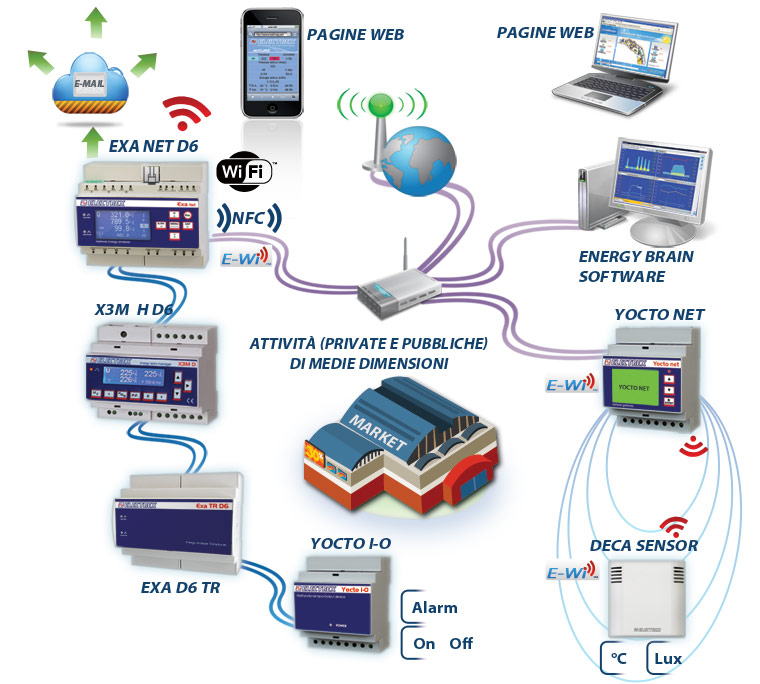

Rete monitoraggio attività di medie dimensioni

Nella figura sopra è raffigurata una parte della rete di monitoraggio di un supermercato (ma potrebbe essere un’officina metalmeccanica, un caseificio, una palazzina uffici privata o della Pubblica Amministrazione o un’altra attività con fornitura in Bassa Tensione).

Nel caso specifico il sistema di monitoraggio è costituito da due rami.

Nel primo ramo l’ Exa Net D6, che può comunicare in vari modi (Ethernet, Wi-Fi, RS485, E-Wi, NFC, ecc.) funge sia da testa del sistema che strumento di misura in quanto rileva i dati del punto di prelievo presso il contatore fiscale dell’energia elettrica. Gli altri strumenti in sottorete sono:

> l’ X3M H per i gruppi frigo e la relativa qualità dell’energia
> l’ Exa TR per l’impianto di condizionamento
> lo Yocto I-O per l’allarmistica
> dei Femto (non riportati in figura) rilevano la forza motrice e l’illuminazione

Nel secondo ramo lo Yocto net coordinator è connesso via radio ai Deca Sensor E-Wi tramite i quali controlla la temperatura e il livello di luminosità in vari punti dello stabile .

Il responsabile del supermercato utilizza il software Energy Brain sul suo personal computer per tenere sotto controllo gli andamenti dei consumi energetici e dei parametri ambientali. L’allarmistica su pagine Web, legata alle anomalie o a valori di soglia instantanei, è particolarmente utile per i manutentori che possono così gestire gli interventi in modo rapido e mirato.
