La fiabilidad y la coherencia del suministro eléctrico es una de las condiciones más importantes para las actividades de las empresas industriales y de servicios. Los problemas derivados de la mala calidad de la energía incluyen interrupciones, caídas o contaminación armónica. Por lo tanto las cargas conectadas a una red con tales problemas fallarán, tendrán una vida corta y la eficiencia del sistema disminuirá.

Según la organización Leonardo Energy, las pérdidas financieras debidas a la deficiente calidad de la energía ascienden a un total de 150000 millones de euros anuales en la UE-25. Y su impacto en el resto del mundo está en el mismo orden de magnitud.

Electrex -The importance of managing Power Quality and reduce the financial losses caused by disturbances

PRECIO DE LA MALA CALIDAD DE LA ENERGIA

El estado ideal de una carga tendría una constante magnitud y forma de onda de voltaje de frecuencia. Sin embargo , esto no es posible en instalaciones reales (cortes, impedancia no-cero, etc.). Las consecuencias de la mala calidad de la energía incluyen:

  • Fallos inesperados de la fuente de alimentación (interruptores que saltan, fusibile que soplan).
  • Disfuncionamento  y fallos de equipos.
  • Calentamiento del equipo (transformadores, motores, …) que conduce a su reducción de vida.
  • Daños a equipos sensibles (PC, sistemas de control de líneas de producción, etc.).
  • Interferencias de comunicación electrónicas.
  • Aumento de pérdidas de sistema.
  • Necesidad de sobredimensionar las instalaciones para hacer frente a la tensión eléctrica adicional con el consiguiente aumento de los costes de instalación y funcionamiento y la consiguiente mayor huella de carbono.
  • Las sanciones impuestas por los servicios públicos porque el sitio contamina demasiado la red de suministro.
  • Rechazo de conexión de nuevos sitios porque el sitio contaminaría demasiado la red de suministro.

La evaluación de la calidad de la fuente de alimentación tiene en cuenta principalmente dos parámetros:

  • la continuidad del suministro eléctrico, entendida como ninguna interrupción en el suministro de electricidad.
  • la calidad de tensión, entendida como la calidad de la forma de onda (amplitud, frecuencia, variaciones, etc.).

Hay muchos factores que afectan la calidad de la electricidad. Algunos de los más importantes son:

  • factores relacionados con la utilidad (gestión y funcionamiento de la red, mantenimiento, …)
  • factores relacionados con el usuario final (fallos en la instalación del usuario, ruido emitido en la red, -…)
  • independiente (factores ambientales, fenómenos meteorológicos, daños causados por terceros, …)



Monitorizazión de la calidad de la energía y de los armónicos

La monitorización de la calidad de la energía es ya un servicio proporcionado por los servicios de red a sus clientes principales (grandes usuarios de energía industriales y comerciales). De todos modos muchos estudios han demostrado que la mayoría de los problemas ocurren dentro de las instalaciones del cliente. Este hecho significa que el monitoreo de la calidad de la energía después del medidor de utilidad proporciona una gama de beneficios tanto para la utilidad y el usuario-final. Esto es aún más cierto en un escenario en el que muchos usuarios-finales son también productores de energía.

El monitoreo de la Calidad de Potencia permitirá detectar las fuentes/causas de los problemas dentro de la red del usuario-final. La solución sería eliminar la fuente o hacer inmune a la instalación de la mala calidad de la energía. Ambas soluciones suelen costar mucho menos que los daños potenciales que pueden derivarse.

De todos modos todavía un gran número de final-usuarios no invierten en este campo e ignoran la eficiencia que puede derivar de la solución de los problemas con la calidad de la energía mala.

Además de la falta de sensibilización informativa entre los interesados, una de las principales razones es que la mayor parte del costo de una mala calidad de la energía a menudo se oculta. Por lo tanto, un sistema de monitoreo es uno de los primeros pasos hacia la optimización de la Calidad de Energía.

Como podemos ayudarles

Nuestro Analizador de Energía de Calidad Eléctrica & Gestor de Datos Electrex de la familia de productos Kilo PQ, además de medir y gestionar el consumo de energía, están diseñados para controlar la calidad de la energía y controlar si la instalación y el equipo manejan correctamente las cargas de trabajo.

Los dispositivos Kilo PQ se utilizan para::

  • el registro de eventos PQ
  • mantenimento preventivo
  • detección de problemas de PQ
  • campañas de medición de PQ para períodos específicos definidos por el usuario
  • seguimiento del cumplimiento de las normas PQ o de las normas de servicio

Calidad de energía (Clase S – EN 61000-4-30): Registro de eventos

EL Kilo D6 PQ detecta y registra varios eventos con una resolución de un ciclo (con fecha/ hora * de cada evento, tipo de evento, fase implicada, duración, min / valor máximo alcanzado durante el evento y clasificación UNIPEDE) útil para controlar la calidad de la energía (funciones relacionadas también con las normas EN 50160 y EN 61000-4-30 para la clase S). Los parámetros para definir eventos anormales son programables.

Tipos de eventos:

  • Picos de voltaje
  • Caída de voltaje
  • Sobre corriente (y su dirección)
  • Interrupción
Kilo D6 PQ Electrex-Power-Quality-Events

(*) Fecha/hora expresada en horas, minutos, segundos y milisegundos referidos a los instrumentos’ (hora local). En la tabla se muestran también algunos registros funcionales como los relacionados con la configuración.



DETALLES GRÁFICOS DEL EVENTO

El Kilo D6 PQ incluye la función llamada “event’s graphic detail” che permite de registrar y mostrar las tendencias de inizio y final del evento con un marco de tiempo (para principio y fin) de un segundo (programable).

Kilo D6 PQ Electrex-Power-Quality-Overcurrent-PH3-graph

Kilo D6 PQ Electrex-Power-Quality-Dip-PH1-graph

Kilo D6 PQ Electrex-Power-Quality-Swell-PH1-graph

CALENDARIO DE ACTIVIDADES Y CUADRO DEL UNIPEDE

El Kilo D6 PQ puede mostrar un calendario de sucesión de eventos

Kilo D6 PQ Electrex-Power-Quality-Events-Timeline

Kilo D6 PQ Electrex-Power-Quality-Events-Timeline-Swell

y mantiene un diagrama de distribución de eventos basado en el % del parámetro considerado en relación con su valor de referencia y duración, de acuerdo con los dictados de la UNIPEDE (International Union of Producers and Distributors of Energy).

Kilo D6 PQ Electrex-Power-Quality-UNIPEDE-table

Ejemplo: en la última columna de la tabla de aquí abajo, la S1 denota un Voltaje Swell con una duración entre 10 y 500 Ms (véase la tabla UNIPEDE de arriba), mientras que el X2 denota una Tensión Dip inferior al 5% del valor nominal de tensión con una duración entre los 10 y 200 Ms.

Kilo D6 PQ Electrex-Power-Quality-Events

CAMPAŇA DE MEDICIÓN

Con el  Kilo D6 PQ es posible configurar la campaña de medición para registrar, en la memoria built-in, los diversos parámetros con un muestreo programable.

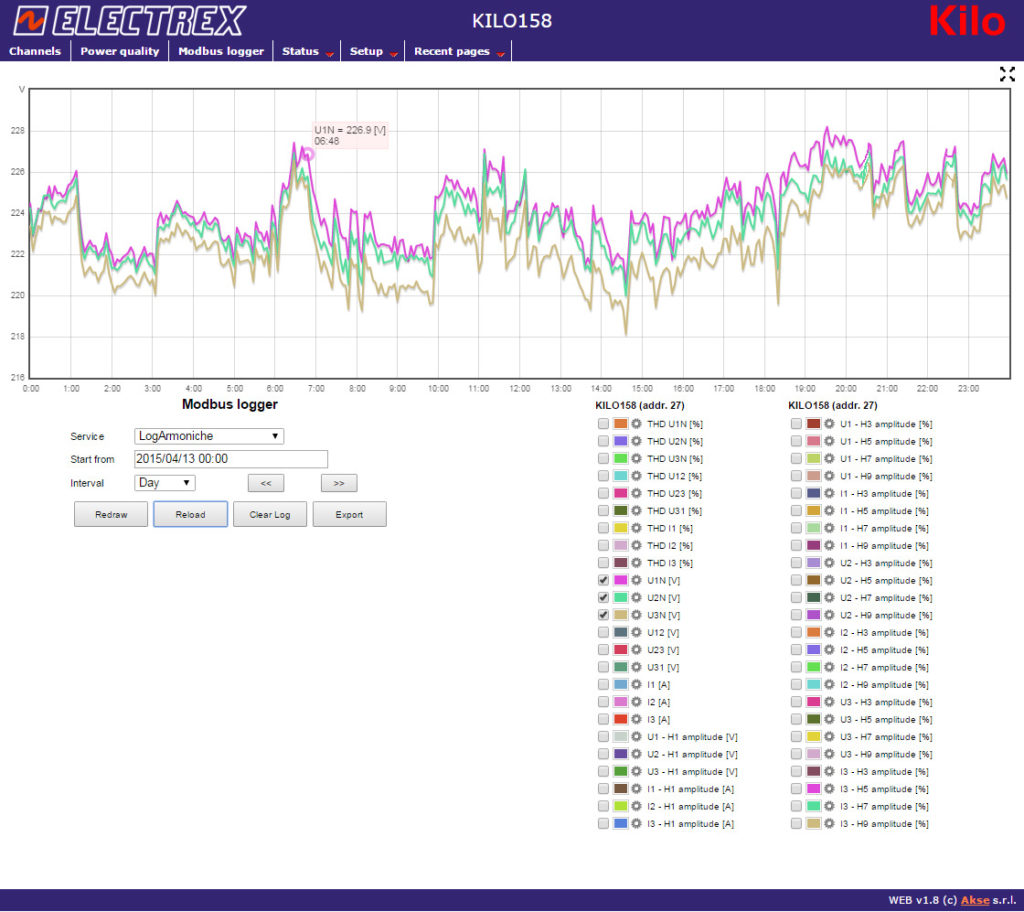

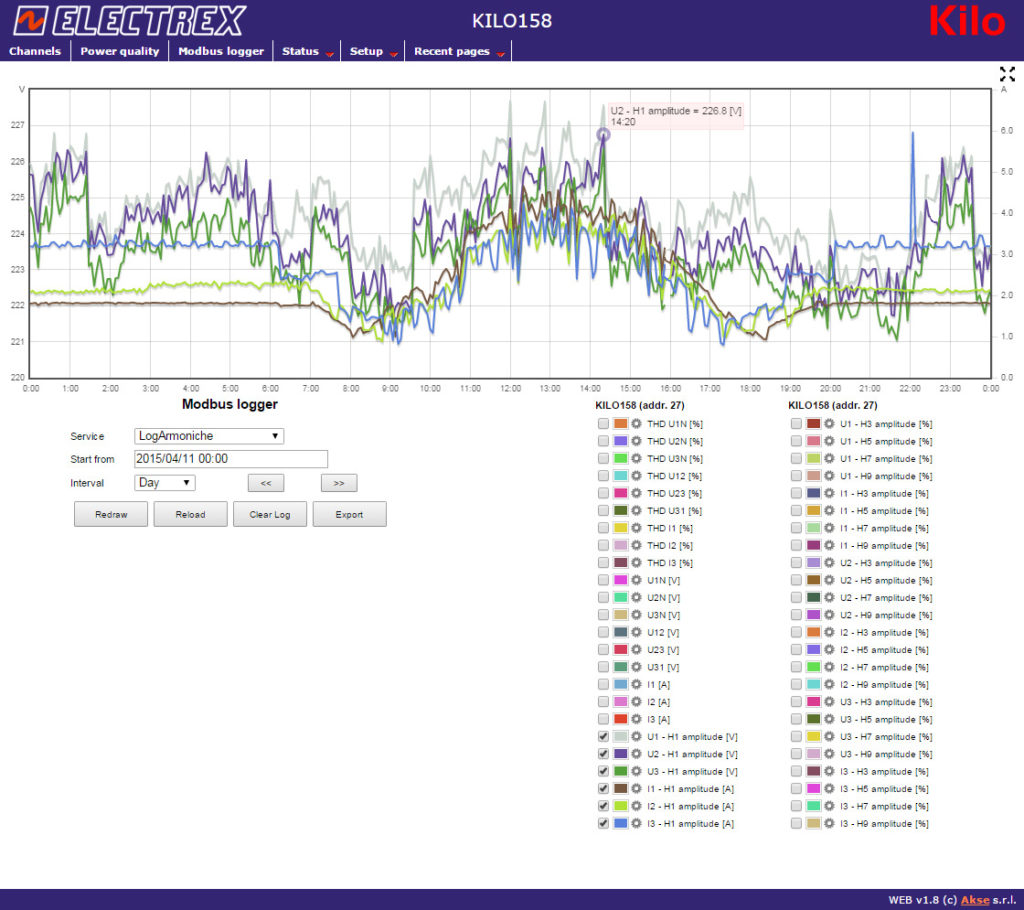

Ejemplo de una campaña diaria de medición de las tensiones de 3 fases:

Kilo D6 PQ Electrex-Power-Quality-Modbus-logger-Harmonics

Kilo D6 PQ Electrex-Power-Quality-Modbus-logger-Harmonics-2



En cuanto a la calidad de la tensión, el Kilo PQ se refiere a la norma europea EN 50160, que distingue las diferentes perturbaciones en fenómenos continuos y tensiones.

Los fenómenos continuos incluyen:

  • variaciones de frecuencia
  • variaciones de la tención de alimentación
  • desequilibrio de voltaje
  • voltajes armónicos



Los eventos de voltaje incluyen:

  • interrupciones de la tensión de alimentación
  • caídas de voltaje
  • súper-elevaciones a frecuencia industrial y tensión transitoria



Origen de perturbaciones

Los ruidos están siempre presentes en las redes eléctricas y son producidos principalmente por:

  • fallo en la línea de suministro del usuario o en las otras líneas conectadas a él
  • fallos de las redes internas de clientes
  • corrientes de inrush de transformadores y condensadores
  • cargas rápidamente variables y corrientes de pico de los motores
  • cargas no lineales



Indicadores de calidad de tensión. Qué medir.

La calidad de la tensión de control examina los siguientes parámetros:

  • amplitud y rápidos / cambios lentos de voltaje
  • caídas de voltaje
  • armónicos
  • disequilibrio de voltaje

Al ejecutar un programa de monitoreo de calidad eléctrica, es importante considerar que la red cambia continuamente. Los dispositivos de medición tradicionales no son adecuados para el seguimiento de cargas no lineales, ya que el equipo utilizado debe medir en RMS Verdadero y especificar el rango de medición armónica única.



POWER QUALITY & Wi-Fi WEB DATA MANAGER

Las gamas Kilo net D6 y 96, Giga Box y Libra Panel

Las revolucionarias gamas de Power Quality Energy Analyzer & Wi-Fi Data Manager para la monitorización de los parámetros eléctricos, la gestión de la electricidad (cantidad y calidad), el gas, el agua, el aire comprimido, los parámetros ambientales y de proceso y la automatización energética en el sector industrial y terciario. Aptos también para usos intensos. Wifi, Ethernet, radio E-Wi, ExpBus, RS485, NFC. Versiones modulares, transportables y Plug & Play.



REDES DE MONITORIZACIÓN Y GESTIÓN ENERGÉTICA

Las redes de monitorización Electrex son la solución ideal para las auditorías energéticas, la monitorización continua (por ejemplo, ISO 50001) y para proyectos de eficiencia energética (por ejemplo, Directiva 2012-27-UE y certificados blancos o certificados de eficiencia energética). Los sistemas Electrex son modulares y pueden ampliarse con el paso del tiempo gracias a las múltiples posibilidades de conexión de los instrumentos (wifi, RS485, E-Wi, ExpBus, Ethernet, NFC) y de visualización y gestión de los datos recopilados. Con un único sistema se pueden controlar todos los recursos energéticos (electricidad, gas, agua, etc.), los parámetros ambientales relacionados con estos (temperatura, humedad, luminosidad, CO2, etc.) y los de proceso (aire comprimido, calorías, nivel, estado, etc.); medir el tiempo real de funcionamiento de los servicios utilizando un único reloj de referencia; gestionar procesos de Automatización energética – Industria 4.0 (automatizar la gestión de encendidos / apagados, ajustes automáticos, telegestión, alarmas y muchas otras posibilidades). Todo ello para alcanzar el objetivo principal: reducir los costes energéticos optimizando la producción.
