Electrex – Примеры мониторинга сетей

Сети Electrex Monitoring являются идеальным решением для энергоаудита, непрерывного мониторинга (например, ISO 50001) и проектов в области энергоэффективности (например, EU-Directive 2012-27 и White Certificates или Energy Efficiency Certificates).

Системы Electrex являются модульными и могут расширяться в течение долгого времени благодаря многим возможностям соединения устройств (Wi-Fi, RS485, E-Wi, ExpBus, Ethernet, NFC), показа и управления собранными данными.

С одной системы вы можете отслеживать все энергоносители (электричество, газ, вода и т.д.), параметры окружающей среды, связанные с ними (температура, влажность, освещенность, CO2 и т.д.), технологические параметры (сжатый воздух, калорий, уровень, положение и т.д.) и можете автоматизировать управление переключателей ON/OFF, автоматические настройки, удаленное управление, сигнализации и многое другое для достижения главной цели: снизить затраты на электроэнергию за счет оптимизации производства.

1 Энергоанализатор & Вэб менеджер данных
Энергоанализаторы (Гармоники)		 2.jpg  17.jpg Энергоанализаторы
(также MID версии)		 18.jpg
5.jpg Энергосчетчики-Энергоанализаторы 6.jpg 21.jpg  Интеллектуальные преобразователи 22.jpg
7.jpg Мультиметры-Измерители мощности-Энергоанализаторы 8.jpg   23.jpg Многофункциональные датчики 26.jpg
9.jpg Устройства входа-выхода 10.jpg 27.jpg Шлюз, регистратор данных, Вэб данных 28.jpg
11.jpg Умный энергетический мониторинг сетей 12.jpg 29.jpg Удаленное считывание / Удаленные регистраторы 30.jpg
13 Беспроводные устройства 14.jpg 31 Возобновляемые источники энергии и нагрузки постоянного тока 32
15.jpg Программное обеспечение, облачные системы и отчетность   eb-screen-icon 33.jpg Аксессуары 34.jpg

Энергоанализатор & Вэб менеджер данных

KILO D6 RJ45 85÷265V 1DI 2DO ENERGY ANALYZER & DATA MANAGER
PFAK617-19
  • Класс точности 0.5S и одиночные гармоники до 51-ого порядка.
  • Астрономические, вечные часы / календарь от аккумулятора и энергонезависимая память.
  • Удаленное обновление прошивки.
  • RJ45 и RS485 порты.
  • FSTN графический дисплей.
  • 1 цифровой вход и 2 цифровые выходы.
  • 2 калибровочные светодиоды.
  • ExpBus для внешних устройств (входы / выходы, E-Wi, другие интерфейсы).
  • Подключение NFC.
  • Монтаж на DIN рейке 6 модулей.
  • Питание 85÷265 V AC.

Параметры: Напряжение, Ток, Коэффициент мощности, Частота, Гармоническое искажение, Активная мощность, Реактивная мощность, Полная мощность, Время, Активная энергия, Реактивная энергия, Полная энергия, Счетчик импульсов, Анализ гармоники, Провалы и пики U и I, Перенапряжения и перегрузка по току U и I, Провалы и прерывания U и I

images Общее описание Kilo D6 [Русский]
images Общее описание Kilo D6 [Английский]
images Инструкция по установке Kilo D6 и Kilo net D6 [Английский]

Версии Kilo D6
Дополнительная опция
KILO D6 Q RJ45 85÷265V 1DI 2DO Анализ качества электроэнергии (EN 50160 EN 61000-4-30).
KILO NET D6 Q WEB 85÷265V 1DI 2DO Анализ качества электроэнергии (EN 50160 EN 61000-4-30).
Мост сети между портом RJ45 и портом RS485 для Modbus связи с другими устройствами Electrex в подсети.
Обновление PFSU940-05 Web.
KILO NET D6 Q FULL 85÷265V 1DI 2DO Анализ качества электроэнергии (EN 50160 EN 61000-4-30).
Мост сети между портом RJ45 и портом RS485 для Modbus связи с другими устройствами Electrex в подсети.
Обновление PFSU940-05 Web.
Обновление PFSU940-01 Log 8.
Обновление PFSU940-15 Mail Alarm.
Обновление PFSU940-20 Calendar.
Обновление PFSU940-30 Charts.
KILO NET WI-FI D6 Q WEB 85÷265V 1DI 2DO Анализ качества электроэнергии (EN 50160 EN 61000-4-30).
Мост сети между портом RJ45 и / или Wi-Fi и портом RS485 для Modbus связи с другими устройствами Electrex в подсети.
Обновление PFSU940-05 Web.
KILO NET WI-FI D6 Q FULL 85÷265V 1DI 2DO Анализ качества электроэнергии (EN 50160 EN 61000-4-30).
Мост сети между портом RJ45 и / или Wi-Fi и портом RS485 для Modbus связи с другими устройствами Electrex в подсети.
Обновление PFSU940-05 Web.
Обновление PFSU940-01 Log 8.
Обновление PFSU940-15 Mail Alarm.
Обновление PFSU940-20 Calendar.
Обновление PFSU940-30 Charts.
KILO F D6 RJ45 85÷265V 1DI 2DO Для использования с гибкими трансформаторами тока серии FCTS (не входит в комплект).
KILO F D6 Q RJ45 85÷265V 1DI 2DO Анализ качества электроэнергии (EN 50160 EN 61000-4-30).
Для использования с гибкими трансформаторами тока серии FCTS (не входит в комплект).
KILO F NET D6 Q WEB 85÷265V 1DI 2DO Анализ качества электроэнергии (EN 50160 EN 61000-4-30).
Для использования с гибкими трансформаторами тока серии FCTS (не входит в комплект).
Мост сети между портом RJ45 и портом RS485 для Modbus связи с другими устройствами Electrex в подсети.
Обновление PFSU940-05 Web.
KILO F NET D6 Q FULL 85÷265V 1DI 2DO Анализ качества электроэнергии (EN 50160 EN 61000-4-30).
Для использования с гибкими трансформаторами тока серии FCTS (не входит в комплект).
Мост сети между портом RJ45 и портом RS485 для Modbus связи с другими устройствами Electrex в подсети.
Обновление PFSU940-05 Web.
Обновление PFSU940-01 Log 8.
Обновление PFSU940-15 Mail Alarm.
Обновление PFSU940-20 Calendar.
Обновление PFSU940-30 Charts.
KILO F NET WI-FI D6 Q WEB 85÷265V 1DI 2DO Анализ качества электроэнергии (EN 50160 EN 61000-4-30).
Для использования с гибкими трансформаторами тока серии FCTS (не входит в комплект).
Мост сети между портом RJ45 и / или Wi-Fi и портом RS485 для Modbus связи с другими устройствами Electrex в подсети.
Обновление PFSU940-05 Web.
KILO F NET WI-FI D6 Q FULL 85÷265V 1DI 2DO Анализ качества электроэнергии (EN 50160 EN 61000-4-30).
Для использования с гибкими трансформаторами тока серии FCTS (не входит в комплект).
Мост сети между портом RJ45 и / или Wi-Fi и портом RS485 для Modbus связи с другими устройствами Electrex в подсети.
Обновление PFSU940-05 Web.
Обновление PFSU940-01 Log 8.
Обновление PFSU940-15 Mail Alarm.
Обновление PFSU940-20 Calendar.
Обновление PFSU940-30 Charts.

GIGA  BOX

Версии BOX Комплект

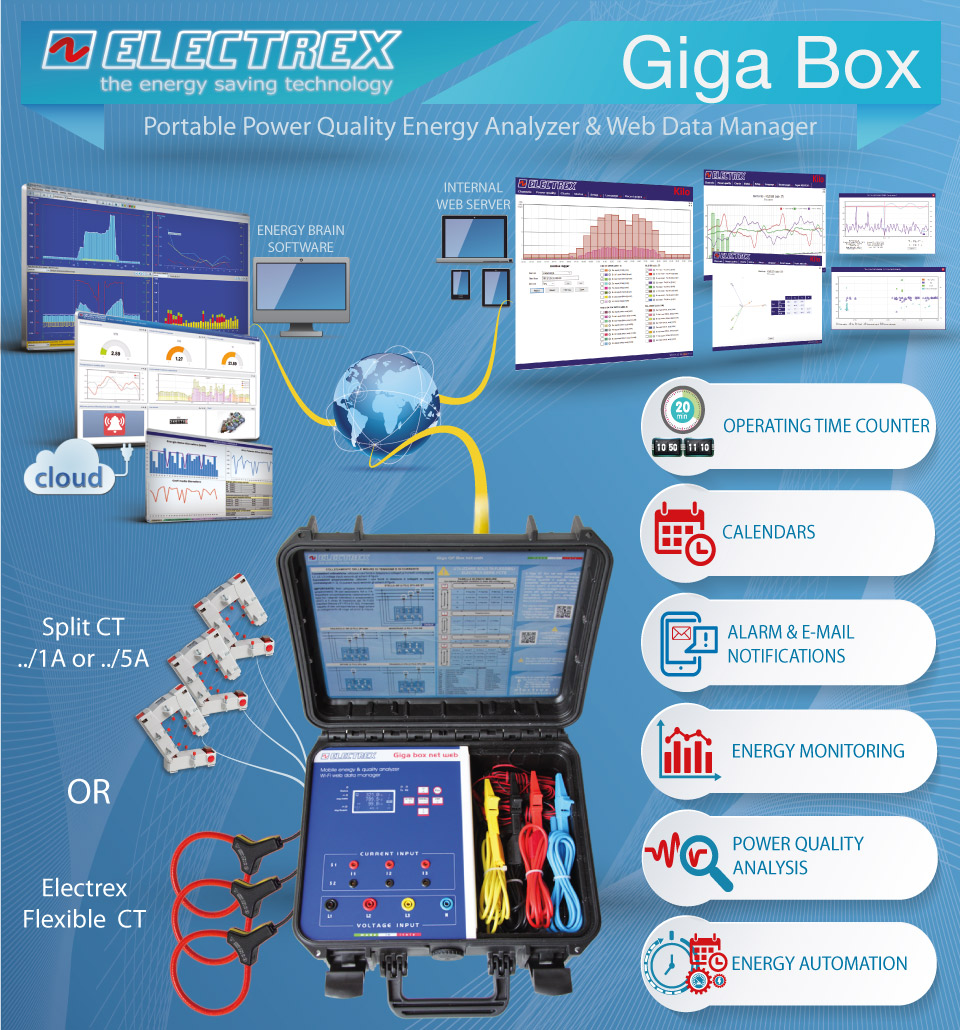

GIGA Q BOX 85÷265V NET WEB WI-FI FULL Переносной Энергоанализатор качества энергии & Wi-Fi Вэб менеджер данных для временного мониторинга электроэнергии (количество и качество).
Версия для использования с ТТ со вторичным .. /1A или .. / 5A (не входит в комплект).
В дополнение к инструменту Kilo net Wi-Fi D6 Q включает также программное обеспечение Energy Brain 4; Log 8 (3 службы на общие 24 каналов/инструментов), Web, Mail, Calendar, Charts и 4you, позволяет упростить настройку, загрузку данных и анализ мгновенных измерений и исторических тенденций (графики и таблицы).
Подключение к ПК может осуществляться непосредственно с помощью кабеля Ethernet и / или Wi-Fi сети, так и удаленно через Интернет. (UPS Router Giga Box).
GIGA QF BOX 85÷265V NET WEB WI-FI FULL Для использования с гибкими трансформаторами тока серии FCTS (не входит в комплект).
UPS ROUTER GIGA BOX Комплект в водонепроницаемом корпусе с замками безопасности, двойной шаг (очень толстая поверхность, чтобы гарантировать сопротивление удару) состоящий из: однофазной UPS 500VA с двумя выходными розетками 230 V AC для защиты обесточивания, батарея 12 V DC 4,5Ah.
Автономия более 5 часов, время зарядки 4 часа.
Беспроводной маршрутизатор WI-FI с 3G UMTS и портом Ethernet.
HSPA + Внутренний Модем до 21Мбит загрузки.
Внутренний слот для Сим-карты.
4 порта Ethernet 10 / 100Mбит/сек.
Особенности: перезагрузка и статус через SMS.
OpenVPN, IPSec и Dynamic DNS интегрированы.
Установка через веб-браузер.
Встроенный брандмауэр.
В том числе: Внешняя антенна Wireless LAN, антенна GSM с кабелем на 2 м.
Предварительно настроен для подключения к приборам Electrex.
Без учета поставок данных SIM.
KILO Q BOX 85÷265V NET WEB WI-FI FULL Переносной Энергоанализатор качества энергии & Wi-Fi Вэб менеджер данных для временного мониторинга электроэнергии (количество и качество).
Версия для использования с ТТ со вторичным .. /1A или .. / 5A (не входит в комплект).
В дополнение к инструменту Kilo net Wi-Fi D6 Q включает также программное обеспечение Energy Brain 4; Программные реализации: Log 8 (3 службы на общие 24 каналов/инструментов), Web, Mail, Calendar, Charts и 4you, позволяют упростить настройку, загрузку данных и анализ мгновенных измерений и исторических тенденций (графики и таблицы).
Подключение к ПК может осуществляться непосредственно с помощью кабеля Ethernet и / или Wi-Fi сети, так и удаленно через Интернет.
KILO QF BOX 85÷265V NET WEB WI-FI FULL Для использования с гибкими трансформаторами тока серии FCTS (не входит в комплект).

EXA NET D6 WEB RJ5 85÷265V ENERGY ANALYZER & WEB DATA MANAGER
Exa NET

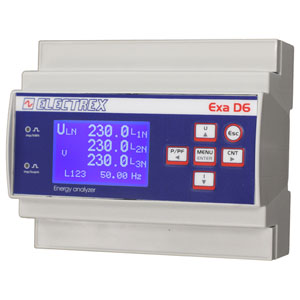

  • Он включает в себя инструмент EXA.
  • Мост сети между портом RJ45 и портом RS485 для Modbus связи с другими устройствами Electrex в подсети.
  • Обновление PFSU940-05 Web.
  • Астрономические, вечные часы / календарь от аккумулятора и энергонезависимая память.
  • Удаленное обновление прошивки.
  • FSTN графический дисплей.
  • 2 калибровочные светодиоды.
  • ExpBus для внешних устройств (входы / выходы, E-Wi, другие интерфейсы).
  • Подключение NFC.
  • Монтаж на DIN рейке 6 модулей.
  • Питание 85÷265 V AC.

Параметры: Напряжение, Ток, Коэффициент мощности, Частота, Гармоническое искажение, Активная мощность, Реактивная мощность, Полная мощность, Время, Активная энергия, Реактивная энергия, Полная энергия, Счетчик импульсов

images Общее описание Exa Net D6 [Английский]
images Общее описание Exa Net D6 [Русский]
images Инструкция по установке Exa D6 [Английский]

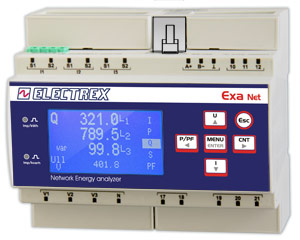

Exa Net D6 – это Энергоанализатор & Wi-Fi Вэб менеджер данных подходит для приложений в области энергоэффективности в средних, частных или общественных зданий для диапазона мощности между 20 кВт и 200 кВт. Он является начальной точкой для непрерывного мониторинга энергоэффективности путем измерения и управления энергоресурсов (электроэнергии, газа, воды, т.д.), окружающей среды (температура,светимость, CO2 и др.) и параметров процесса.

Изображение выше показывает часть мониторинга сети торгового центра (но это подходит также для автомобильной ремонтной мастерской, маслодельни, частного здания офисов, правительственного здания и в общих зданиях, обслуживаемых электроснабжением Низкого напряжения).
В этом конкретном примере мониторинг сети имеет два отделения.

В первом отделении Exa Net D6, который может взаимодействовать различными способами (Ethernet, Wi-Fi,RS485, E-Wi, NFC и др.), будет служить как в качестве шлюза и в качестве измерительного устройства мониторинга потребления энергии основной нагрузки, только после расчетного электросчетчика. Другие устройства, подключенные к Exa Net D6 являются:

  • X3M H для мониторинга использования энергии холодильника с морозильной камерой и его качества

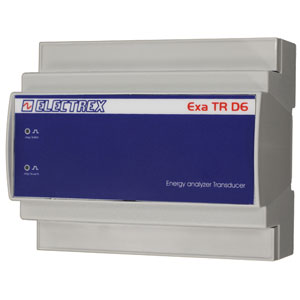

  • Exa TR для мониторинга системы кондиционирования воздуха

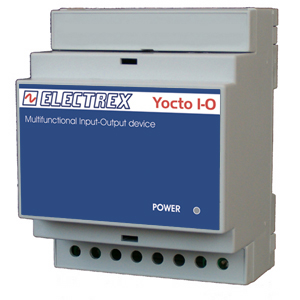

  • Yocto I-O для оповещения и уведомления
  • несколько Femto (не показаны на схеме выше) получают потребление энергии энергосистемы и системы освещения

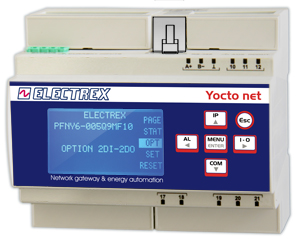

Во втором отделении координатор Yocto net использует беспроводное соединение для связи с различными Deca Sensor E-Wi, которые следят температуру окружающей среды и яркость в различных областях здания.
Менеджер торгового центра использует программное обеспечение Energy Brain, установленный на его компьютере, в целях контроля профилей потребления энергии и параметров окружающей среды. Веб-страницы, отображающие сигналы и уведомления, которые активируются от аномалий или превышения порогов, связанных с мгновенными измерениями, особенно полезны для команды обслуживания, которая может направлять и быстро управлять вмешательства.
Версии Exa Net D6 Дополнительная опция
EXA NET WI-FI D6 WEB RJ5 85÷265V Мост сети между портом RJ45 и / или Wi-Fi и портом RS485 для Modbus связи с другими устройствами Electrex в подсети.

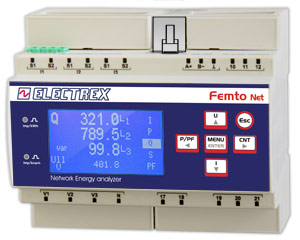

FEMTO 70A NET D6 WEB 85÷265V ENERGY ANALYZER & WEB DATA MANAGER
FEMTO NET
  • Он включает в себя инструмент Femto 70A.
  • Мост сети между портом RJ45 и портом RS485 для Modbus связи с другими устройствами Electrex в подсети.

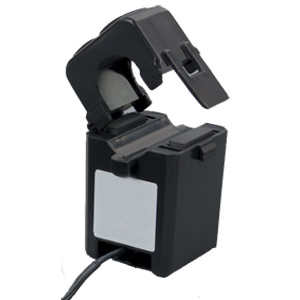

  • Внешний ТТ 70A.
  • Обновление PFSU940-05 Web.
  • Астрономические, вечные часы / календарь от аккумулятора и энергонезависимая память.
  • Удаленное обновление прошивки.
  • FSTN графический дисплей.
  • 2 калибровочные светодиоды.
  • ExpBus для внешних устройств (входы / выходы, E-Wi, другие интерфейсы).
  • Подключение NFC.
  • Монтаж на DIN рейке 6 модулей.
  • Питание 85÷265 V AC.

Параметры: Напряжение, Ток, Коэффициент мощности, Частота, Гармоническое искажение, Активная мощность, Реактивная мощность, Полная мощность, Время, Активная энергия, Реактивная энергия, Полная энергия, Счетчик импульсов

images Общее описание FEMTO 70A NET D6 [Английский]
images Общее описание FEMTO 70A NET D6 [Русский]
images Инструкция по установке Femto 70A Net D6 [Английский]
images Общее описание TA 70A [Английский]
images Общее описание TA 70A [Русский]

Femto 70A Net D6 предназначен для применения в диапазоне мощности до 6квт однофазный или 18-20kW трехфазных систем. Он является отправной точкой для непрерывного мониторинга энергоэффективности путем измерения и регулирования энергоресурсов (электроэнергии, газа, воды и т.д.) и параметров окружающей среды (температура, светимость, CO2 и др.).


Изображение выше показывает мониторинг сети одного отделения многоабонентской компании (но может быть также магазин, вилла или любые другие средства с нагрузкой до 6 кВт однофазный или 18-20 кВт три фазы).

Сеть включает в себя Femto 70A Net D6, который может взаимодействовать различными способами (Ethernet, Wi-Fi, RS485, E-Wi, NFC и т.д.) и может служить как в качестве измерительного прибора и шлюза. Через ТТ 70А, специальные текстурированные трансформаторы тока, которые уверяют очень высокую точность даже для очень малых нагрузках, Femto 70A Net D6 будет измерять основную нагрузку.

Другие устройства входят:

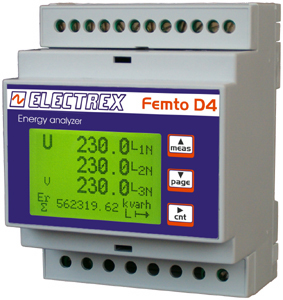

  • Femto D4 3I 70A для мониторинга одновременно 3 однофазных нагрузок (кондиционер, электроснабжение и освещение)
  • RS485 Module для измерения импульсов от метров газа, воды и калорий и обнаружения технической сигнализации
  • Deca Sensor для измерения температуры, влажности и освещения

В штаб-квартире компании, где было установлено программное обеспечение Energy Brain Cloud для мониторинга потребления, показанного также в валюте евро. Администратор программного обеспечения разрешит и сделает возможным для каждого менеджера отделения показать через веб-браузер (от любого PC, планшета или смартфона) энергетические потребления и измерения относительно их отделения.

В случае, если аномалии обнаружены, система предупредит администратору через электронную почту, менеджеру отделения и сопровождающего, который может получить доступ удаленно к мгновенным измерениям различных устройств, чтобы определить приоритет вмешательства.
Версии FEMTO 70A NET D6 Дополнительная опция
FEMTO 70A NET WI-FI D6 WEB 85÷265V Мост сети между портом RJ45 и / или Wi-Fi и портом RS485 для Modbus связи с другими устройствами Electrex в подсети.

Расширенные модули и гибкий трансформатор тока
EXPBUS MODULE D2 EXPBUS MODULE D4 FCTS
PFAB20E-N5P.jpg PFAB40E-N2P.jpg PFCF001.jpg
Версии Комплект
EXPBUS MODULE D2 24VDC 4DI 4DO 4 цифровые входа и 4 цифровые выхода.
Подключение для Kilo D6, Kilo Net, Exa Net, Net Femto 70A через шину расширения ExpBus с помощью UTP-кабеля, 4 используемые провода (2 для питания на 9 V DC и 2 для двунаправленной связи).
Монтаж на DIN рейке 2 модуля.
Внешний источник питания 24 V DC необходим.
EXPBUS MODULE D2 24VDC 2DI 2DO 2AO4-20m 2 цифровые входа, 2 цифровые выхода и 2 аналоговые выхода 4-20mA.
Подключение для Kilo D6, Kilo Net, Exa Net, Net Femto 70A через шину расширения ExpBus с помощью UTP-кабеля, 4 используемые провода (2 для питания на 9 V DC и 2 для двунаправленной связи).
Монтаж на DIN рейке 2 модуля.
Внешний источник питания 24 V DC необходим.
EXPBUS MODULE D2 24VDC 4AI 2DI 2DO 4 аналоговые входа, 2 цифровые входа и 2 цифровые выхода.
Подключение для Kilo D6, Kilo Net, Exa Net, Net Femto 70A через шину расширения ExpBus с помощью UTP-кабеля, 4 используемые провода (2 для питания на 9 V DC и 2 для двунаправленной связи).
Монтаж на DIN рейке 2 модуля.
Внешний источник питания 24 V DC необходим.
EXPBUS MODULE D2 24VDC I2C 2DI 2DO 2 цифровые входа и 2 цифровые выхода.
С шиной I2C для подключения датчиков состояния окружающей среды Deca Sensor Bus Unit Box (T, TH, TL, THL, THLB, L, B, до 4 T).
Подключение для Kilo D6, Kilo Net, Exa Net, Net Femto 70A через шину расширения ExpBus с помощью UTP-кабеля, 4 используемые провода (2 для питания на 9 V DC и 2 для двунаправленной связи).
Монтаж на DIN рейке 2 модуля.
Внешний источник питания 24 V DC необходим.
EXPBUS MODULE D4 230-240V 4DI 4DO 4 цифровые входа и 4 цифровые выхода.
Подключение для Kilo D6, Kilo Net, Exa Net, Net Femto 70A через шину расширения ExpBus с помощью UTP-кабеля, 4 используемые провода (2 для питания на 9 V DC и 2 для двунаправленной связи).
Монтаж на DIN рейке 4 модуля.
Источник питания 230 – 240 V AC.
EXPBUS MODULE D4 230-240V 2DI 2DO 2AO4-20mA 2 цифровые входа, 2 цифровые выхода и 2 аналоговые выхода 4-20mA.
Подключение для Kilo D6, Kilo Net, Exa Net, Net Femto 70A через шину расширения ExpBus с помощью UTP-кабеля, 4 используемые провода (2 для питания на 9 V DC и 2 для двунаправленной связи).
Монтаж на DIN рейке 4 модуля.
Источник питания 230 – 240 V AC.
EXPBUS MODULE D4 230-240V 4AI 2DI 2DO 4 аналоговые входа, 2 цифровые входа и 2 цифровые выхода.
Подключение для Kilo D6, Kilo Net, Exa Net, Net Femto 70A через шину расширения ExpBus с помощью UTP-кабеля, 4 используемые провода (2 для питания на 9 V DC и 2 для двунаправленной связи).
Монтаж на DIN рейке 4 модуля.
Источник питания 230 – 240 V AC.
EXPBUS MODULE D4 230-240V I2C 2DI 2DO 2 цифровые входа и 2 цифровые выхода.
С шиной I2C для подключения датчиков состояния окружающей среды Deca Sensor Bus Unit Box (T, TH, TL, THL, THLB, L, B, до 4 T).
Подключение для Kilo D6, Kilo Net, Exa Net, Net Femto 70A через шину расширения ExpBus с помощью UTP-кабеля, 4 используемые провода (2 для питания на 9 V DC и 2 для двунаправленной связи).
Монтаж на DIN рейке 4 модуля.
Источник питания 230 – 240 V AC.
FCTS 040-400 FLEXIBLE SPLIT CORE Гибкий трансформатор тока до 400A.
Диаметр зажима 40мм.
Подключение: экранированный кабель 3 метра.
Может использоваться исключительно с Kilo F D6 и Kilo QF Box.
FCTS 100-1000 FLEXIBLE SPLIT CORE Гибкий трансформатор тока до 1000A.
Диаметр зажима 100мм.
Подключение: экранированный кабель 3 метра.
Может использоваться исключительно с Kilo F D6 и Kilo QF Box.

Программные реализации
PFSU940-01

NET UPGRADE LOG 8 (PUK)

Код. PFSU940-01

Программная реализация через PUK код. Добавляет 1 службу ведения журнала Log 8 для Kilo net, Exa net и Femto 70A net (например, журнала из мощностей и энергий только в импорте из 8 Electrex измерителей мощности). Можно обрабатывать до 8 служб для каждой Kilo net, Exa net и Femto 70A net.
PFSU940-01

NET UPGRADE WEB (PUK)

Код. PFSU940-05

Программная реализация через PUK код. Добавляет к Kilo net, Exa net и Femto 70A net функцию отображения веб-страниц с измерениями, произведенными Electrex инструментами.
PFSU940-01

NET UPGRADE WEB OPEN (PUK)

Код. PFSU940-10

Программная реализация через PUK код. Добавляет к Kilo net, Exa net и Femto 70A net возможность загружать и отображать пользовательские веб-страницы. Net Upgrade Web (PUK) код. PFSU940-05 программная реализация должна быть установлена ранее. ПРИМЕЧАНИЕ: по запросу веб-страницы могут быть запрограммированы нашими сотрудниками следующей спецификации заказчика (стоимость программирования и настройки не входит в стоимость программной реализации).
PFSU940-01

NET UPGRADE MAIL ALARM (PUK)

Код. PFSU940-15

Программная реализация через PUK код. Добавляет к Kilo net, Exa net и Femto 70A net возможность отправлять сигнализации через электронные письма и / или команды (вкл / выкл, отредактировать реестр ModBus, и т.д.).
PFSU940-01

NET UPGRADE CALENDAR (PUK)

Код. PFSU940-20

Программная реализация через PUK код. Добавляет к Kilo net, Exa net и Femto 70A net возможность управлять функциями автоматизации энергии, такие как переключатели вкл / выкл, тревоги / предупреждений и автоматизмы условных событий и / или ежегодный план конфигурируемый в минутах / часах / днях / месяцах.
PFSU940-01

NET UPGRADE BUNDLE MAIL ALARM, CALENDAR (PUK)

Код. PFSU940-21

Пакет в том числе программных реализаций (PUK) PFSU940-15 Net Upgrade Mail Alarm и PFSU940-20 Net Upgrade Calendar.
PFSU940-01

NET UPGRADE 4YOU (PUK)

Код. PFSU940-25

Программная реализация через PUK код. Позволяет изменить существующую службу ведения журнала Log 8 в Kilo Net Log через конфигуратор, который указывает на использование памяти. Например, для ведущих кампаний измерений и / или увеличения / уменьшения частоты выборки и количества дней зарегистрированных.
PFSU940-01

NET UPGRADE CHARTS (PUK)

Код. PFSU940-30

Программная реализация через PUK код. Позволяет отображать на веб-странице дневные графики электроэнергии, температуры, влажности, освещенности и т.д., полученной из файлов, хранящихся в Kilo net, Exa net и Femto 70A net с возможностью экспорта в CSV-файлы.
PFSU940-01

NET UPGRADE BUNDLE WEB, LOG 8, MAIL ALARM, CALENDAR, CHARTS (PUK)

Код. PFSU940-31

Пакет в том числе программных реализаций код. PFSU940-01 Net Upgrade Log 8, код. PFSU940-15 Net Upgrade Mail Alarm, код. PFSU940-20 Net Upgrade Calendar, код. PFSU940-30 Net Upgrade Charts.
PFSU940-01

NET UPGRADE NEW FEATURES

Код. PFSU940-40

Обновление до новой прошивки версии Kilo net, Exa net и Femto 70A net, добавляя новые функции для инструментов.

Энергоанализаторы (также MID версии)

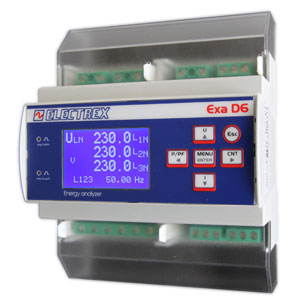

EXA D6 RS485 230-240V ENERGY ANALYZER
EXA D6 RS485
  • Энергоанализатор, однофазный или трехфазный, для применения в жестких условиях окружающей среды.
  • ЖК графический дисплей с освещением.
  • Меры: THD на тока и напряжения, ток нейтрали, макс. и мин. напряжение, макс. ток и мощность, активная энергия для каждой фазы.
  • 2 калибровочные светодиоды.
  • RS485 интерфейс.
  • Монтаж на DIN рейке 6 модулей.
  • Питание 230÷240 V AC.

Параметры: Напряжение, Ток, Коэффициент мощности, Частота, Гармоническое искажение, Активная мощность, Реактивная мощность, Полная мощность, Время, Активная энергия, Реактивная энергия, Полная энергия, Счетчик импульсов

images Общее описание Exa D6 [Английский]
images Общее описание Exa D6 [Русский]
images Инструкция по установке Exa D6 [Английский]
Версии EXA D6 Дополнительная опция
EXA D6 RS485 230-240V 1DI 2DO
  • 1 цифровой вход и 2 цифровые выходы.
EXA D6 RS485 230-240V 2AO4-20mA
  • 2 x 4-20mA или 0-20mA аналоговые выходы, гальванически изолированы, активные и с автономным питанием для резистивных нагрузок до 250 Ом, для более высоких нагрузок внешний источник питания (12 V DC) необходим (до 750 Ом).
  • Выходы обеспечивают время реакции макс. 200 мс.
  • Каждый выход связан с любым из параметров.

EXA MID D6 RS485 85-440V ENERGY ANALYZER
EXA MID D6 RS485
  • Энергоанализатор для НН, MID одобрен, приложение MI-003.
  • Подходит для применения в жестких условиях окружающей среды.
  • ЖК графический дисплей с освещением.
  • Меры: THD на тока и напряжения, ток нейтрали, макс. и мин. напряжение, макс. ток и мощность, активная энергия для каждой фазы.
  • 2 калибровочные светодиоды.
  • RS485 интерфейс.
  • Монтаж на DIN рейке 6 модулей.
  • Питание 85÷440 V AC.

Параметры: Напряжение, Ток, Коэффициент мощности, Частота, Гармоническое искажение, Активная мощность, Реактивная мощность, Полная мощность, Время, Активная энергия, Реактивная энергия, Полная энергия, Счетчик импульсов

images Общее описание Exa MID D6 [Английский]
images Общее описание Exa MID D6 [Русский]
images Инструкция по установке Exa D6 MID [Английский]
Версии EXA MID D6 Дополнительная опция
EXA MID D6 RS485 85-440V 2DI 2DO
  • 2 цифровые входы и 2 цифровые выходы.

EXA TR D6 RS485 230-240V ENERGY ANALYZER
EXA TR D6 RS485 230-240V
  • Энергоанализатор/преобразователь, однофазный или трехфазный, для применения в жестких условиях окружающей среды.
  • ЖК графический дисплей с подсветкой.
  • Меры: THD на тока и напряжения, ток нейтрали, макс. и мин. напряжение, макс. ток и мощность, активная энергия для каждой фазы.
  • 2 калибровочные светодиоды.
  • RS485 интерфейс.
  • Монтаж на DIN рейке 6 модулей.
  • Питание 230÷240 V AC.

Параметры: Напряжение, Ток, Коэффициент мощности, Частота, Гармоническое искажение, Активная мощность, Реактивная мощность, Полная мощность, Время, Активная энергия, Реактивная энергия, Полная энергия, Счетчик импульсов

images
Общее описание Exa D6 [Английский]
Общее описание Exa D6 [Русский]
Инструкция по установке Exa D6 [Английский]

Версии EXA TR D6

Дополнительная опция
EXA TR D6 RS485 230-240V 1DI 2DO
  • 1 цифровой вход и 2 цифровые выходы.
EXA TR D6 RS485 230-240V 2AO4-20mA
  • 2 x 4-20mA или 0-20mA аналоговые выходы, гальванически изолированы, активные и с автономным питанием для резистивных нагрузок до 250 Ом, для более высоких нагрузок внешний источник питания (12 V DC) необходим (до 750 Ом).
  • Выходы обеспечивают время реакции макс. 200 мс.
  • Каждый выход связан с любым из параметров.

Энергосчетчики-Энергоанализаторы

FEMTO D4 RS485 230-240V ENERGY ANALYZER

FEMTO D4 RS485 230-240V ENERGY ANALYZER

  • Более 60 чтений в том числе мин-макс напряжения, макс. ток, тепловой ток, ток нейтрали, фазы THD-I, THD-U, пиковая мощность, макс. спрос, скользящий спрос, спрос на импорт / экспорт, фаза, частичная и полная активная энергия, 2-4 квадрант энергии (EA, Er).
  • Измерение RMS до 31-й гармоники.
  • 0,5% точность на V и I.
  • Класс точности 1 по активной энергии и класс 2 по реактивной энергии (EN62053-21).
  • Матричный ЖК-дисплей с освещением.
  • Однофазный, 2-фазный, симметричный или несимметричный 3-фазный (макс. 500 В ф-ф), 2, 3 и 4 провода, НН и ВН системы, вход ТТ ../1-5A.
  • Встроенный последовательный порт RS485, протокол Modbus.
  • Температурный диапазон -10 + 50 ° C.
  • Монтаж на DIN рейке 4 модуля.
  • Питание: 230-240 V AC (другие по запросу).

Параметры: Напряжение, Ток, Коэффициент мощности, Частота, Гармоническое искажение, Активная мощность, Реактивная мощность, Полная мощность, Время, Активная энергия, Реактивная энергия, Полная энергия, Счетчик импульсов

images Каталог Femto Atto Zepto [Английский]
 images Общее описание TA 70A [Английский]
images Общее описание FEMTO [Английский]
 images Общее описание TA 70A [Русский]
images Общее описание FEMTO [Русский]
 images Инструкция по установке Femto D4 4-20mA [Английский]
images Инструкция по установке Femto D4 [Английский]
 images Инструкция по установке Femto D4 Self Powered [Английский]
Версии FEMTO D4 Дополнительная опция
FEMTO D4 RS485 230-240V 1DI 2DO
  • 1 цифровой вход и 2 цифровые выходы.
FEMTO D4 70A RS485 230-240V
  • 70 А прямой вход через внешний ТТ(1 в комплекте).
FEMTO D4 70A RS485 230-240V 1DI 2DO
  • 1 цифровой вход и 2 цифровые выходы.
  • 70 А прямой вход через внешний ТТ(1 в комплекте).
FEMTO D4 70A RS485 230-240V 1DI 2DO SELF POWERED
  • 1 цифровой вход и 2 активные цифровые выходы, с автономным питанием.
  • 70 А прямой вход через внешний ТТ(1 в комплекте).
FEMTO D4 3I 70A RS485 230-240V
  • Энергоанализатор/преобразователь предназначен для измерения до 3 фаз (6 кВт макс. каждая).
  • 70 А прямой вход через внешний ТТ(1 в комплекте).
FEMTO D4 RS485 230-240V 2AO4-20mA
  • 2 пассивные 4-20mA аналоговые выходы.
FEMTO D4 RS485 230-240V 1DI 2DO SELF POWERED
  • 1 цифровой вход и 2 цифровые выходы с автономным питанием.

Возобновляемые источники энергии и нагрузки постоянного тока

FEMTO D4 DC RS485 230-240V 1DI 2DO  ENERGY ANALYZER

FEMTO D4 DC

VOLTAGE DIVIDER D2 DC 900V300V
  • Энергоанализатор / счетчик (DC), подходит для фотоэлектрических систем.
  • ЖК графический дисплей с освещением.
  • Чтения по напряжению (макс и мин), ток (макс и мин), мощности и энергии.
  • Вход тока 60 мВ или 100 мВ для шунта.
  • Встроенный порт RS485.
  • 1 цифровой вход и 2 цифровые выходы.
  • Монтаж на DIN рейке 4 модуля.
  • Питание: 230-240 V AC.

Параметры: Напряжение, Ток, Активная мощность, Температура, Время, Активная энергия, Счетчик импульсов

images Каталог Femto Atto Zepto [Английский]
images Общее описание FEMTO [Английский]
images Общее описание Femto D4 DC [Русский]
images Инструкция по установке Femto D4 DC [Английский]
images Инструкция по установке Voltage Divider D2 [Английский]
Версии FEMTO D4 DC Дополнительная опция
FEMTO D4 DC RS485 18÷60VDC 1DI 2DO
  • Питание: 18÷60 V DC.

VOLTAGE DROP (SHUNT)

VOLTAGE DROP (SHUNT)
  • Класс на 0,5 %.
  • Падение напряжения на 60 мВ.
  • Версии 10A и 25A с пластиковой подложкой.
  • Все модели соответствуют DIN 43703.

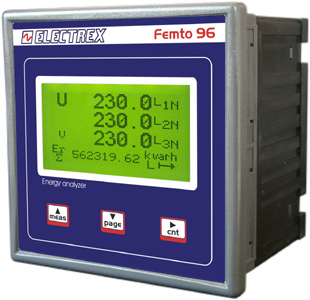

FEMTO 96 RS485 230-240V ENERGY ANALYZER

FEMTO 96 RS485 230-240Vbig
  • Более 60 чтений в том числе мин-макс напряжения, макс. ток, тепловой ток, ток нейтрали, фазы THD-I, THD-U, пиковая мощность, макс. спрос, скользящий спрос, спрос на импорт / экспорт, фаза, частичная и полная активная энергия, 2-4 квадрант энергии (EA, Er).
  • Измерение RMS до 31-й гармоники.
  • Встроенный последовательный порт RS485, протокол Modbus.
  • 96 x 96 мм.
  • Питание: 230-240 V AC.

Параметры: Напряжение, Ток, Коэффициент мощности, Частота, Гармоническое искажение, Активная мощность, Реактивная мощность, Полная мощность, Время, Активная энергия, Реактивная энергия, Полная энергия, Счетчик импульсов

images Каталог Femto Atto Zepto [Английский]
images Общее описание FEMTO [Английский]
images Общее описание FEMTO [Русский]
images Инструкция по установке Femto 96 [Английский]
Версии FEMTO 96 Дополнительная опция
FEMTO 96 RS485 230-240V 1DI 2DO
  • 1 цифровой вход и 2 цифровые выходы.
FEMTO 96 RS485 230-240V 2AO4-20mA
  • 2 пассивные 4-20mA аналоговые выходы.

Интеллектуальные преобразователи

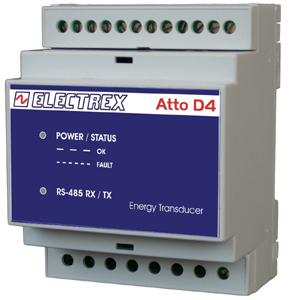

ATTO D4 RS485 230-240V TRANSDUCER / ENERGY ANALYZER

ATTO D4 RS485 230-240V

  • Более 60 чтений в том числе мин-макс напряжения, макс. ток, тепловой ток, ток нейтрали, фазы THD-I, THD-U, пиковая мощность, макс. спрос, скользящий спрос, спрос на импорт / экспорт, фаза, частичная и полная активная энергия, 2-4 квадрант энергии (EA, Er).
  • Измерение RMS до 31-й гармоники.
  • 0,5% точность на V и I.
  • Класс точности 1 по активной энергии и класс 2 по реактивной энергии (EN62053-21).
  • Однофазный, 2-фазный, симметричный или несимметричный 3-фазный (макс. 500 В ф-ф), 2, 3 и 4 провода, НН и ВН системы, вход ТТ ../1-5A.
  • Встроенный последовательный порт RS485, протокол Modbus.
  • Температурный диапазон -10 + 50 ° C.
  • Монтаж на DIN рейке 4 модуля.
  • Питание: 230-240 V AC (другие по запросу).

Параметры: Напряжение, Ток, Коэффициент мощности, Частота, Гармоническое искажение, Активная мощность, Реактивная мощность, Полная мощность, Время, Активная энергия, Реактивная энергия, Полная энергия, Счетчик импульсов
images Каталог Femto Atto Zepto [Английский]
 images Общее описание TA 70A [Английский]
images Общее описание Atto D4 [Английский]
 images Общее описание TA 70A [Русский]
images Общее описание Atto D4 [Русский]
 images Инструкция по установке Atto D4 70A [Английский]
images Инструкция по установке Atto D4 [Английский]
 images Инструкция по установке Atto D4 230-240V 2AO 4-20mA [Английский]
Версии ATTO D4 Дополнительная опция
ATTO D4 RS485 230-240V 1DI 2DO
  • 1 цифровой вход и 2 цифровые выходы.
ATTO D4 RS485 230-240V 2AO4-20mA
  • 2 пассивные 4-20mA аналоговые выходы.
ATTO D4 70A RS485 230-240V
  • 70 А прямой вход через внешний ТТ(1 в комплекте).
ATTO D4 70A RS485 230-240V 1DI 2DO
  • 1 цифровой вход и 2 цифровые выходы.
  • 70 А прямой вход через внешний ТТ(1 в комплекте).
ATTO D4 70A RS485 230-240V 1DI 2DO SELF POWERED
  • 1 цифровой вход и 2 активные цифровые выходы, с автономным питанием.
  • 70 А прямой вход через внешний ТТ(1 в комплекте).

ATTO D4 DC RS485 230-240V TRANSDUCER / ENERGY ANALYZER

ATTO D4 RS485 230-240V

VOLTAGE DIVIDER D2 DC 900V300V
  • Энергоанализатор / счетчик (DC), подходит для фотоэлектрических систем.
  • Чтения по напряжению (макс и мин), ток (макс и мин), мощности и энергии.
  • Вход тока 60 мВ или 100 мВ для шунта.
  • Встроенный порт RS485.
  • Монтаж на DIN рейке 4 модуля.
  • Питание: 230-240 V AC.

Параметры: Напряжение, Ток, Активная мощность, Температура, Время, Активная энергия, Счетчик импульсов

images Каталог Femto Atto Zepto [Английский]
images Общее описание Femto D4 DC и Atto D4 DC [Английский]
images Общее описание Femto D4 DC и Atto D4 DC [Русский]
images Инструкция по установке Atto D4 DC [Английский]
images Инструкция по установке Voltage Divider D2 [Английский]
images Инструкция по установке Atto D4 DC VDC 18-60V [Английский]
Версии ATTO D4 DC Дополнительная опция
ATTO D4 DC RS485 230-240V 1DI 2DO
  • 1 цифровой вход и 2 цифровые выходы.
ATTO D4 DC RS485 18÷60VDC 1DI 2DO
  • 1 цифровой вход и 2 цифровые выходы.
  • Питание: 18÷60 V DC.

ATTO D4 DC 3I RS485 230-240V TRANSDUCER / ENERGY ANALYZER

ATTO D4 RS485 230-240V

VOLTAGE DIVIDER D2 DC 900V300V
  • Энергоанализатор / счетчик (DC), подходит для одновременного измерения 3 строк в фотоэлектрических системах.
  • Чтения по напряжению (макс и мин), ток (макс и мин), мощности и энергии.
  • Вход тока 3×60 мВ или 100 мВ для шунта.
  • Встроенный порт RS485.
  • Монтаж на DIN рейке 4 модуля.
  • Питание: 230-240 V AC.

Параметры: Напряжение, Ток, Активная мощность, Температура, Время, Энергия, Счетчик импульсов
Версии ATTO D4 DC 3I Дополнительная опция
ATTO D4 DC 3I RS485 230-240V 1DI 2DO
  • 1 цифровой вход и 2 цифровые выходы.
ATTO D4 DC 3I RS485 230-240V 1DI 2DO SELF POWERED
  • 1 цифровой вход и 2 активные цифровые выходы, с автономным питанием.
ATTO D4 DC 3I RS485 230-240V 2DI 1RO
  • 2 активные цифровые входы с автономным питанием и 1 релейный выход.

Мультиметры-Измерители мощности-Энергоанализаторы

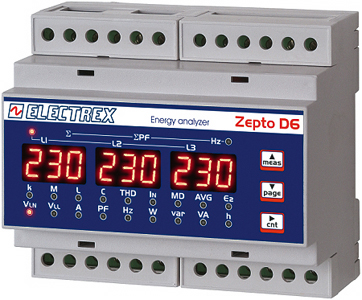

ZEPTO D6 RS485 230-240V MULTIMETER / ENERGY ANALYZER

ZEPTO D6 RS485 230-240Vbig
  • Более 50 чтений в том числе ток нейтрали, THD-I, THD-U, скользящий спрос, макс. спрос, частичная и полная активная энергия (Ea), реактивная энергия (Er).
  • Измерение RMS до 31-й гармоники.
  • 0,5% точность на V и I.
  • Класс точности 1 по активной энергии и класс 2 по реактивной энергии (EN62053-21).
  • 3 x 3 циферный ЖК-дисплей с высокой видимостью.
  • Однофазный, 2-фазный, симметричный или несимметричный 3-фазный (макс. 500 В ф-ф), 2, 3 и 4 провода, НН и ВН системы, вход ТТ ../1-5A.
  • Встроенный последовательный порт RS485, протокол Modbus.
  • Температурный диапазон -10 + 50 ° C.
  • Монтаж на DIN рейке 6 модулей.
  • Питание: 230-240 V AC (другие по запросу).
images Каталог Femto Atto Zepto [Английский]
images Общее описание Zepto [Английский]
images Общее описание Zepto [Русский]
images Инструкция по установке Zepto D6 [Английский]
Версии ZEPTO D6 Дополнительная опция
ZEPTO D6 RS485 230-240V 1DI 2DO
  • 1 цифровой вход и 2 цифровые выходы.

ZEPTO 96 RS485 230-240V MULTIMETER / ENERGY ANALYZER

ZEPTO 96 RS485 230-240V big
  • Более 50 чтений в том числе ток нейтрали, THD-I, THD-U, скользящий спрос, макс. спрос, частичная и полная активная энергия (Ea), реактивная энергия (Er).
  • Измерение RMS до 31-й гармоники.
  • 0,5% точность на V и I.
  • Класс точности 1 по активной энергии и класс 2 по реактивной энергии (EN62053-21).
  • 3 x 3 циферный ЖК-дисплей с высокой видимостью.
  • Однофазный, 2-фазный, симметричный или несимметричный 3-фазный (макс. 500 В ф-ф), 2, 3 и 4 провода, НН и ВН системы, вход ТТ ../1-5A.
  • Встроенный последовательный порт RS485, протокол Modbus.
  • Температурный диапазон -10 + 50 ° C.
  • 96 x 96мм.
  • Питание: 230-240 V AC (другие по запросу).
images Каталог Femto Atto Zepto [Английский]
images Общее описание Zepto [Английский]
images Общее описание Zepto [Русский]
images Инструкция по установке Zepto 96 [Английский]
Версии ZEPTO 96 Дополнительная опция
ZEPTO 96 RS485 230-240V 1DI 2DO
  • 1 цифровой вход и 2 цифровые выходы.

Многофункциональные датчики

NET ENVIRONMENTAL PARAMETERS KIT RS485 THL TE1
NET ENVIRONMENTAL PARAMETERS KIT RS485 THL TE1
  • Комплект мониторинга электрических параметров на основе сети RS485.
  • Включает в себя: 1 Yocto net Web 2DI 2DO с источником питания 24V, 1 Deca Sensor RS485 THL 4DI TE Bus c питанием 5V, 1 Deca Sensor External TE1, 1 Deca Sensor Bus Unit Box L и 1 копия программного обеспечения Energy Brain Configurator.
images Общее описание Net Environmental Parameters Kit [Английский]
images Общее описание Net Environmental Parameters Kit [Русский]
images Общее описание Deca Sensor и Deca Sensor E-Wi [Английский]
images Общее описание Deca Sensor и Deca Sensor E-Wi [Русский]
images Инструкция по установке Deca Sensor [Английский]

NET ENVIRONMENTAL PARAMETERS KIT RS485 THL TE1
NET ENVIRONMENTAL PARAMETERS KIT E-WI THL TE1
  • Комплект мониторинга электрических параметров на основе радиосвязи (беспроводной).
  • Включает в себя: 1 Yocto net Web 2DI 2DO с источником питания 24V, 1 Deca Sensor E-Wi THL 4DI TE Bus с батареем Deca Sensor Lithium Battery, 1 Deca Sensor External TE1, 1 Deca Sensor Bus Unit Box L и 1 копия программного обеспечения Energy Brain Configurator.
images Общее описание Net Environmental Parameters Kit [Английский]
images Общее описание Net Environmental Parameters Kit [Русский]
images Общее описание Deca Sensor и Deca Sensor E-Wi [Английский]
images Общее описание Deca Sensor и Deca Sensor E-Wi [Русский]
images Инструкция по установке Deca Sensor [Английский]

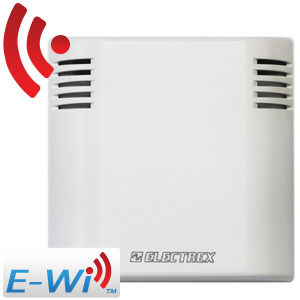

DECA SENSOR E-WI HI T BATTERY
NET ENVIRONMENTAL PARAMETERS KIT E-WI THL TE1
  • Многофункциональный датчик для измерения температуры окружающей среды.
  • Настенный монтаж для внутренних / внешних (надлежащим образом защищены) условиях окружающей среды.
  • Приемопередатчик данных в режиме RFD с помощью радиоволн (беспроводной), используя протокол E-Wi основанный на IEEE802.15.4.
  • Размер: 80 х 80 х 25 мм.
  • Питание: литиевая батарея АА (не включена).
Версии DECA SENSOR E-WI Дополнительная опция
DECA SENSOR E-WI HI T H BATTERY
  • +влажность.
DECA SENSOR E-WI HI T H L BATTERY
  • +влажность.
  • +освещенность.
DECA SENSOR E-WI HI T 4DI TE BUS BATTERY 5V
  • +счетчик импульсов (до 4 метров, например. вода, газ и т.д.).
  • Возможность расширения с помощью Deca Sensor Bus Unit и Deca Sensor External TE.
  • Питание: литиевая батарея АА или импульсный источник питания 5 V DC (не включены).
DECA SENSOR E-WI HI T H 4DI TE BUS BATTERY 5V
  • +влажность.
  • +счетчик импульсов (до 4 метров, например. вода, газ и т.д.).
  • Возможность расширения с помощью Deca Sensor Bus Unit и Deca Sensor External TE.
  • Питание: литиевая батарея АА или импульсный источник питания 5 V DC (не включены).
DECA SENSOR E-WI HI T H L 4DI TE BUS BATTERY 5V
  • +влажность.
  • +освещенность.
  • +счетчик импульсов (до 4 метров, например. вода, газ и т.д.).
  • Возможность расширения с помощью Deca Sensor Bus Unit и Deca Sensor External TE.
  • Питание: литиевая батарея АА или импульсный источник питания 5 V DC (не включены).
DECA SENSOR E-WI HI T H L 2DI 2DO TE BUS BATTERY 5V
  • +влажность.
  • +освещенность.
  • +счетчик импульсов (до 2 метров, например. вода, газ и т.д.).
  • +сигнализация (до 2 цифровых выходов макс 27V – 27mA).
  • Возможность расширения с помощью Deca Sensor Bus Unit и Deca Sensor External TE.
  • Питание: литиевая батарея АА или импульсный источник питания 5 V DC (не включены).
DECA SENSOR E-WI HI T H L 4DO TE BUS BATTERY 5V
  • +влажность.
  • +освещенность.
  • +сигнализация (до 4 цифровых выходов макс 27V – 27mA).
  • Возможность расширения с помощью Deca Sensor Bus Unit и Deca Sensor External TE.
  • Питание: литиевая батарея АА или импульсный источник питания 5 V DC (не включены).

DECA SENSOR RS485 T 5V
DECA SENSOR RS485 T 5V
  • Многофункциональный датчик для измерения температуры окружающей среды.
  • Внутренний и внешний настенный монтаж (надлежащим образом защищены).
  • Оснащены RS485 Deca Sensor дополнительный модуль RS485 5V.
  • Размер: 80 х 80 х 25 мм.
  • Питание: литиевая батарея АА или импульсный источник питания 5 V DC (не включены).
Версии DECA SENSOR RS485 Дополнительная опция
DECA SENSOR RS485 T H 5V
  • +влажность.
DECA SENSOR RS485 T H L 5V
  • +влажность.
  • +освещенность.
DECA SENSOR RS485 T 4DI TE BUS 5V
  • +счетчик импульсов (до 4 метров, например. вода, газ и т.д.).
  • Возможность расширения с помощью Deca Sensor Bus Unit и Deca Sensor External TE.
  • Питание: литиевая батарея АА или импульсный источник питания 5 V DC (не включены).
DECA SENSOR RS485 T H 4DI TE BUS 5V
  • +влажность.
  • +счетчик импульсов (до 4 метров, например. вода, газ и т.д.).
  • Возможность расширения с помощью Deca Sensor Bus Unit и Deca Sensor External TE.
  • Питание: литиевая батарея АА или импульсный источник питания 5 V DC (не включены).
DECA SENSOR RS485 T H L 4DI TE BUS 5V
  • +влажность.
  • +освещенность.
  • +счетчик импульсов (до 4 метров, например. вода, газ и т.д.).
  • Возможность расширения с помощью Deca Sensor Bus Unit и Deca Sensor External TE.
  • Питание: литиевая батарея АА или импульсный источник питания 5 V DC (не включены).
DECA SENSOR RS485 T H L 2DI 2DO TE BUS 5V
  • +влажность.
  • +освещенность.
  • +счетчик импульсов (до 2 метров, например. вода, газ и т.д.).
  • +сигнализация (до 2 цифровых выходов макс 27V – 27mA).
  • Возможность расширения с помощью Deca Sensor Bus Unit и Deca Sensor External TE.
  • Питание: литиевая батарея АА или импульсный источник питания 5 V DC (не включены).
DECA SENSOR RS485 T H L 4DO TE BUS 5V
  • +влажность.
  • +освещенность.
  • +сигнализация (до 4 цифровых выходов макс 27V – 27mA).
  • Возможность расширения с помощью Deca Sensor Bus Unit и Deca Sensor External TE.
  • Питание: литиевая батарея АА или импульсный источник питания 5 V DC (не включены).

DECA SENSOR BUS UNIT BOX
DECA SENSOR RS485 T 5V
  • Внешняя шина BUS Unit Box для многофункционального датчика Deca Sensor версии 4DI TE BUS.
  • Размер коробки: 40x60x20 мм.
  • Провод: 1 м. кабель Cat. 5E cable.
Версии DECA SENSOR BUS UNIT BOX Дополнительная опция
DECA SENSOR BUS UNIT BOX T
  • +температура.
DECA SENSOR BUS UNIT BOX T H
  • +температура.
  • +влажность.
DECA SENSOR BUS UNIT BOX T L
  • +температура.
  • +освещенность.
DECA SENSOR BUS UNIT BOX T H L
  • +температура.
  • +влажность.
  • +освещенность.
DECA SENSOR BUS UNIT BOX T H L B
  • +температура.
  • +влажность.
  • +освещенность.
  • +давление.
DECA SENSOR BUS UNIT BOX L
  • +освещенность.
DECA SENSOR BUS UNIT BOX B
  • +давление.
DECA SENSOR BUS UNIT BOX CO2
  • +концентрация CO2 в воздухе.

DECA SENSOR BUS UNIT
DECA SENSOR RS485 T 5V
  • Внешняя шина BUS Unit Box для многофункционального датчика Deca Sensor версии 4DI TE BUS
  • Кронштейн датчика: цилиндрический.
  • Провод: 1 м. кабель Cat. 5E cable.
Версии DECA SENSOR BUS UNIT Дополнительная опция
DECA SENSOR BUS UNIT T 1
  • +температура.
DECA SENSOR BUS UNIT L
  • +освещенность.

DECA SENSOR BUS UNIT
DECA SENSOR RS485 T 5V
  • Внешняя шина BUS Unit Box для многофункционального датчика Deca Sensor версии 4DI TE BUS
  • Кронштейн датчика: алюминиевый профиль коробки.
  • Провод: 1 м. кабель Cat. 5E cable.
Версии DECA SENSOR BUS UNIT Дополнительная опция
DECA SENSOR BUS UNIT T 2
  • +температура контакта.
DECA SENSOR EXTERNAL TE 1
  • Дополнительный датчик температуры Deca Sensor в версии 4DI TE BUS.
  • +температура контакта.

DECA SENSOR EXTERNAL
DECA SENSOR RS485 T 5V
  • Дополнительный датчик температуры Deca Sensor в версии 4DI TE BUS.
  • Монтажный кронштейн: клемма-проушина.
  • Провод: 1 м. кабель Cat. 5E cable.
Версии DECA SENSOR EXTERNAL Дополнительная опция
DECA SENSOR EXTERNAL TE 2
  • Дополнительный датчик температуры Deca Sensor в версии 4DI TE BUS.
  • +температура контакта.
DECA SENSOR EXTERNAL TE 3
  • Дополнительный датчик температуры Deca Sensor в версии 4DI TE BUS.
  • +температура контакта.

DECA SENSOR LED PULSE COUNTER
DECA SENSOR LED PULSE COUNTER
  • Дополнительный датчик для Deca Sensor в версии 4DI TE BUS.
  • Счетчик импульсов от светодиодов от счетчиков электроэнергии.
  • Выпускается также конкретный кронштейн для измерения реактивной и активной энергии на счетчики серии GEM и GET.
  • Провод: 1 м. кабель.


Устройства входа-выхода

Расширенные модули
RS485 MODULE D2 RS485 MODULE D4
RS485 MODULE D2 24VDC 4DI 4DO
 RS485 MODULE D4 230-240V 4DI 4DO
Версии Комплект
RS485 MODULE D2 24VDC 4DI 4DO 4 цифровые входы и 4 цифровые выходы.
Имеет связь через последовательный порт RS485 в сети Electrex.
Для синхронизации данных и записи тенденций необходимо, чтобы в сети присутствовал инструмент, который будет выполнять роль шлюза/регистратора данных (например, Кило net, Exa net, Femto 70А net или Yocto net).
Монтаж на DIN рейке 2 модуля.
Внешний источник питания 24 V DC необходим (мы рекомендуем использовать импульсный источник питания).
RS485 MODULE D2 24VDC 2DI 2DO 2AO4-20mA 2 цифровые входа, 2 цифровые выхода и 2 аналоговые выхода 4-20mA.
Имеет связь через последовательный порт RS485 в сети Electrex.
Для синхронизации данных и записи тенденций необходимо, чтобы в сети присутствовал инструмент, который будет выполнять роль шлюза/регистратора данных (например, Кило net, Exa net, Femto 70А net или Yocto net).
Монтаж на DIN рейке 2 модуля.
Внешний источник питания 24 V DC необходим (мы рекомендуем использовать импульсный источник питания).
RS485 MODULE D2 24VDC 4AI 2DI 2DO 4 аналоговые входа, 2 цифровые входа и 2 цифровые выхода.
Имеет связь через последовательный порт RS485 в сети Electrex.
Для синхронизации данных и записи тенденций необходимо, чтобы в сети присутствовал инструмент, который будет выполнять роль шлюза/регистратора данных (например, Кило net, Exa net, Femto 70А net или Yocto net).
Монтаж на DIN рейке 2 модуля.
Внешний источник питания 24 V DC необходим (мы рекомендуем использовать импульсный источник питания).
RS485 MODULE D2 24VDC I2C 2DI 2DO 2 цифровые входа и 2 цифровые выхода.
С шиной I2C для подключения датчиков состояния окружающей среды Deca Sensor Bus Unit Box (T, TH, TL, THL, THLB, L, B, до 4 T).
Имеет связь через последовательный порт RS485 в сети Electrex.
Для синхронизации данных и записи тенденций необходимо, чтобы в сети присутствовал инструмент, который будет выполнять роль шлюза/регистратора данных (например, Кило net, Exa net, Femto 70А net или Yocto net).
Монтаж на DIN рейке 2 модуля.
Внешний источник питания 24 V DC необходим (мы рекомендуем использовать импульсный источник питания).
RS485 MODULE D4 230-240V 4DI 4DO 4 цифровые входа и 4 цифровые выхода.
Имеет связь через последовательный порт RS485 в сети Electrex.
Для синхронизации данных и записи тенденций необходимо, чтобы в сети присутствовал инструмент, который будет выполнять роль шлюза/регистратора данных (например, Кило net, Exa net, Femto 70А net или Yocto net).
Монтаж на DIN рейке 2 модуля.
Источник питания 230 – 240 V AC.
RS485 MODULE D4 230-240V 2DI 2DO 2AO4-20mA 2 цифровые входа, 2 цифровые выхода и 2 аналоговые выхода 4-20mA.
Имеет связь через последовательный порт RS485 в сети Electrex.
Для синхронизации данных и записи тенденций необходимо, чтобы в сети присутствовал инструмент, который будет выполнять роль шлюза/регистратора данных (например, Кило net, Exa net, Femto 70А net или Yocto net).
Монтаж на DIN рейке 2 модуля.
Источник питания 230 – 240 V AC.
RS485 MODULE D4 230-240V 4AI 2DI 2DO 4 аналоговые входа, 2 цифровые входа и 2 цифровые выхода.
Имеет связь через последовательный порт RS485 в сети Electrex.
Для синхронизации данных и записи тенденций необходимо, чтобы в сети присутствовал инструмент, который будет выполнять роль шлюза/регистратора данных (например, Кило net, Exa net, Femto 70А net или Yocto net).
Монтаж на DIN рейке 2 модуля.
Источник питания 230 – 240 V AC.
RS485 MODULE D4 230-240V I2C 2DI 2DO 2 цифровые входа и 2 цифровые выхода.
С шиной I2C для подключения датчиков состояния окружающей среды Deca Sensor Bus Unit Box (T, TH, TL, THL, THLB, L, B, до 4 T).
Имеет связь через последовательный порт RS485 в сети Electrex.
Для синхронизации данных и записи тенденций необходимо, чтобы в сети присутствовал инструмент, который будет выполнять роль шлюза/регистратора данных (например, Кило net, Exa net, Femto 70А net или Yocto net).
Монтаж на DIN рейке 2 модуля.
Источник питания 230 – 240 V AC.

Расширенные модули
EXPBUS MODULE D2 EXPBUS MODULE D4
RS485 MODULE D2 24VDC 4DI 4DO
Версии Комплект
EXPBUS MODULE D2 24VDC 4DI 4DO 4 цифровые входа и 4 цифровые выхода.
Подключение для Kilo D6, Kilo Net, Exa Net, Net Femto 70A через шину расширения ExpBus с помощью UTP-кабеля, 4 используемые провода (2 для питания на 9 V DC и 2 для двунаправленной связи).
Монтаж на DIN рейке 2 модуля.
Внешний источник питания 24 V DC необходим.
EXPBUS MODULE D2 24VDC 2DI 2DO 2AO4-20m 2 цифровые входа, 2 цифровые выхода и 2 аналоговые выхода 4-20mA.
Подключение для Kilo D6, Kilo Net, Exa Net, Net Femto 70A через шину расширения ExpBus с помощью UTP-кабеля, 4 используемые провода (2 для питания на 9 V DC и 2 для двунаправленной связи).
Монтаж на DIN рейке 2 модуля.
Внешний источник питания 24 V DC необходим.
EXPBUS MODULE D2 24VDC 4AI 2DI 2DO 4 аналоговые входа, 2 цифровые входа и 2 цифровые выхода.
Подключение для Kilo D6, Kilo Net, Exa Net, Net Femto 70A через шину расширения ExpBus с помощью UTP-кабеля, 4 используемые провода (2 для питания на 9 V DC и 2 для двунаправленной связи).
Монтаж на DIN рейке 2 модуля.
Внешний источник питания 24 V DC необходим.
EXPBUS MODULE D2 24VDC I2C 2DI 2DO 2 цифровые входа и 2 цифровые выхода.
С шиной I2C для подключения датчиков состояния окружающей среды Deca Sensor Bus Unit Box (T, TH, TL, THL, THLB, L, B, до 4 T).
Подключение для Kilo D6, Kilo Net, Exa Net, Net Femto 70A через шину расширения ExpBus с помощью UTP-кабеля, 4 используемые провода (2 для питания на 9 V DC и 2 для двунаправленной связи).
Монтаж на DIN рейке 2 модуля.
Внешний источник питания 24 V DC необходим.
EXPBUS MODULE D4 230-240V 4DI 4DO 4 цифровые входа и 4 цифровые выхода.
Подключение для Kilo D6, Kilo Net, Exa Net, Net Femto 70A через шину расширения ExpBus с помощью UTP-кабеля, 4 используемые провода (2 для питания на 9 V DC и 2 для двунаправленной связи).
Монтаж на DIN рейке 4 модуля.
Источник питания 230 – 240 V AC.
EXPBUS MODULE D4 230-240V 2DI 2DO 2AO4-20mA 2 цифровые входа, 2 цифровые выхода и 2 аналоговые выхода 4-20mA.
Подключение для Kilo D6, Kilo Net, Exa Net, Net Femto 70A через шину расширения ExpBus с помощью UTP-кабеля, 4 используемые провода (2 для питания на 9 V DC и 2 для двунаправленной связи).
Монтаж на DIN рейке 4 модуля.
Источник питания 230 – 240 V AC.
EXPBUS MODULE D4 230-240V 4AI 2DI 2DO 4 аналоговые входа, 2 цифровые входа и 2 цифровые выхода.
Подключение для Kilo D6, Kilo Net, Exa Net, Net Femto 70A через шину расширения ExpBus с помощью UTP-кабеля, 4 используемые провода (2 для питания на 9 V DC и 2 для двунаправленной связи).
Монтаж на DIN рейке 4 модуля.
Источник питания 230 – 240 V AC.
EXPBUS MODULE D4 230-240V I2C 2DI 2DO 2 цифровые входа и 2 цифровые выхода.
С шиной I2C для подключения датчиков состояния окружающей среды Deca Sensor Bus Unit Box (T, TH, TL, THL, THLB, L, B, до 4 T).
Подключение для Kilo D6, Kilo Net, Exa Net, Net Femto 70A через шину расширения ExpBus с помощью UTP-кабеля, 4 используемые провода (2 для питания на 9 V DC и 2 для двунаправленной связи).
Монтаж на DIN рейке 4 модуля.
Источник питания 230 – 240 V AC.

Программное обеспечение, облачные системы и отчетность

ENERGY BRAIN
ENERGY BRAIN CONFIGURATOR
  • Программное обеспечение
images Каталог Energy Brain [Английский]
images Общее описание Energy Brain [Английский]
images Общее описание Energy Brain [Русский]

Версии ENERGY BRAIN Дополнительная опция
ENERGY BRAIN CONFIGURATOR Программное обеспечение, предназначенное только для конфигурации удалённых инструментов и сетей RS485. Расширенные функции программирования инструментов. Подходит для всех инструментов Electrex и устройств с портом RS485. Копирование допускается. Выпущено для W00 (SP4), XP, Vista, 7.
ENERGY BRAIN 4 SK Подходит для до макс. 4 (с возможностью расширения) каналов, база данных ACCESS®. Полнофункциональное программное обеспечение для сбора, хранения и представления данных, подходящего для Местных (онлайн) и для Широких (офлайн) областей сети. Главные функции: конфигурация, коммуникация, показ чтений онлайн, загрузка местоположения, повестка дня, графы, регистрация событий, тарифная обработка TOU, виртуальные каналы и формулы, редактор тарифа TOU. Это также действует в качестве программного обеспечения Master для версий Client программного обеспечения. Типы, доступные в зависимости от общего количества требуемых каналов (физические полевые метры + виртуальные каналы). Выпущено для W00(SP4), XP, Vista,7. Защита ключа программного обеспечения, активная только на единственном ПК (первое, где установлено). Master и Client версии.
ENERGY BRAIN 4 Подходит для до макс. 4 (с возможностью расширения) каналов, база данных ACCESS®. Полнофункциональное программное обеспечение для сбора, хранения и представления данных, подходящего для Местных (онлайн) и для Широких (офлайн) областей сети. Главные функции: конфигурация, коммуникация, показ чтений онлайн, загрузка местоположения, повестка дня, графы, регистрация событий, тарифная обработка TOU, виртуальные каналы и формулы, редактор тарифа TOU. Это также действует в качестве программного обеспечения Master для версий Client программного обеспечения. Типы, доступные в зависимости от общего количества требуемых каналов (физические полевые метры + виртуальные каналы). Выпущено для W00(SP4), XP, Vista,7.
ENERGY BRAIN 8 SK Подходит для до макс. 8 (с возможностью расширения) каналов, база данных ACCESS®. Полнофункциональное программное обеспечение для сбора, хранения и представления данных, подходящего для Местных (онлайн) и для Широких (офлайн) областей сети. Главные функции: конфигурация, коммуникация, показ чтений онлайн, загрузка местоположения, повестка дня, графы, регистрация событий, тарифная обработка TOU, виртуальные каналы и формулы, редактор тарифа TOU. Это также действует в качестве программного обеспечения Master для версий Client программного обеспечения. Типы, доступные в зависимости от общего количества требуемых каналов (физические полевые метры + виртуальные каналы). Выпущено для W00(SP4), XP, Vista,7. Защита ключа программного обеспечения, активная только на единственном ПК (первое, где установлено). Master и Client версии.
ENERGY BRAIN 8 Подходит для до макс. 4 (с возможностью расширения) каналов, база данных ACCESS®. Полнофункциональное программное обеспечение для сбора, хранения и представления данных, подходящего для Местных (онлайн) и для Широких (офлайн) областей сети. Главные функции: конфигурация, коммуникация, показ чтений онлайн, загрузка местоположения, повестка дня, графы, регистрация событий, тарифная обработка TOU, виртуальные каналы и формулы, редактор тарифа TOU. Это также действует в качестве программного обеспечения Master для версий Client программного обеспечения. Типы, доступные в зависимости от общего количества требуемых каналов (физические полевые метры + виртуальные каналы). Выпущено для W00(SP4), XP, Vista,7.
ENERGY BRAIN 16 SK Подходит для до макс. 16 (с возможностью расширения) каналов, база данных ACCESS®. Полнофункциональное программное обеспечение для сбора, хранения и представления данных, подходящего для Местных (онлайн) и для Широких (офлайн) областей сети. Главные функции: конфигурация, коммуникация, показ чтений онлайн, загрузка местоположения, повестка дня, графы, регистрация событий, тарифная обработка TOU, виртуальные каналы и формулы, редактор тарифа TOU. Это также действует в качестве программного обеспечения Master для версий Client программного обеспечения. Типы, доступные в зависимости от общего количества требуемых каналов (физические полевые метры + виртуальные каналы). Выпущено для W00(SP4), XP, Vista,7. Защита ключа программного обеспечения, активная только на единственном ПК (первое, где установлено). Master и Client версии.
ENERGY BRAIN 16 Подходит для до макс. 16 (с возможностью расширения) каналов, база данных ACCESS®. Полнофункциональное программное обеспечение для сбора, хранения и представления данных, подходящего для Местных (онлайн) и для Широких (офлайн) областей сети. Главные функции: конфигурация, коммуникация, показ чтений онлайн, загрузка местоположения, повестка дня, графы, регистрация событий, тарифная обработка TOU, виртуальные каналы и формулы, редактор тарифа TOU. Это также действует в качестве программного обеспечения Master для версий Client программного обеспечения. Типы, доступные в зависимости от общего количества требуемых каналов (физические полевые метры + виртуальные каналы). Выпущено для W00(SP4), XP, Vista,7.
ENERGY BRAIN 32 SK Подходит для до макс. 32 (с возможностью расширения) каналов, база данных ACCESS®. Полнофункциональное программное обеспечение для сбора, хранения и представления данных, подходящего для Местных (онлайн) и для Широких (офлайн) областей сети. Главные функции: конфигурация, коммуникация, показ чтений онлайн, загрузка местоположения, повестка дня, графы, регистрация событий, тарифная обработка TOU, виртуальные каналы и формулы, редактор тарифа TOU. Это также действует в качестве программного обеспечения Master для версий Client программного обеспечения. Типы, доступные в зависимости от общего количества требуемых каналов (физические полевые метры + виртуальные каналы). Выпущено для W00(SP4), XP, Vista,7. Защита ключа программного обеспечения, активная только на единственном ПК (первое, где установлено). Master и Client версии.
ENERGY BRAIN 32 Подходит для до макс. 32 (с возможностью расширения) каналов, база данных ACCESS®. Полнофункциональное программное обеспечение для сбора, хранения и представления данных, подходящего для Местных (онлайн) и для Широких (офлайн) областей сети. Главные функции: конфигурация, коммуникация, показ чтений онлайн, загрузка местоположения, повестка дня, графы, регистрация событий, тарифная обработка TOU, виртуальные каналы и формулы, редактор тарифа TOU. Это также действует в качестве программного обеспечения Master для версий Client программного обеспечения. Типы, доступные в зависимости от общего количества требуемых каналов (физические полевые метры + виртуальные каналы). Выпущено для W00(SP4), XP, Vista,7.
ENERGY BRAIN 300 SK Подходит для до макс. 300 каналов, база данных ACCESS®. Полнофункциональное программное обеспечение для сбора, хранения и представления данных, подходящего для Местных (онлайн) и для Широких (офлайн) областей сети. Главные функции: конфигурация, коммуникация, показ чтений онлайн, загрузка местоположения, повестка дня, графы, регистрация событий, тарифная обработка TOU, виртуальные каналы и формулы, редактор тарифа TOU. Это также действует в качестве программного обеспечения Master для версий Client программного обеспечения. Типы, доступные в зависимости от общего количества требуемых каналов (физические полевые метры + виртуальные каналы). Выпущено для W00(SP4), XP, Vista,7. Защита ключа программного обеспечения, активная только на единственном ПК (первое, где установлено). Master и Client версии.
ENERGY BRAIN 300 Подходит для до макс. 300 каналов, база данных ACCESS®. Полнофункциональное программное обеспечение для сбора, хранения и представления данных, подходящего для Местных (онлайн) и для Широких (офлайн) областей сети. Главные функции: конфигурация, коммуникация, показ чтений онлайн, загрузка местоположения, повестка дня, графы, регистрация событий, тарифная обработка TOU, виртуальные каналы и формулы, редактор тарифа TOU. Это также действует в качестве программного обеспечения Master для версий Client программного обеспечения. Типы, доступные в зависимости от общего количества требуемых каналов (физические полевые метры + виртуальные каналы). Выпущено для W00(SP4), XP, Vista,7.

OPTION ENERGY BRAIN LOG REPORT
OPTION ENERGY BRAIN LOG REPORT
  • Дополнительная опция к  Energy Brain поддерживает автоматическую передачу сообщении электронной почты со статусом каналов и аномалиями во время загрузки данных (напр., ошибка индикации в случае отключенных или не доступных инструментов). Выпущена для W00(SP4), XP, Vista,7.
images Каталог Energy Brain [Английский]
images Общее описание Energy Brain [Английский]
images Общее описание Energy Brain [Русский]

OPTION ENERGY BRAIN PERSONAL REPORT
OPTION ENERGY BRAIN PERSONAL REPORT
  • Дополнительная опция к Energy Brain поддерживает автоматическую генерацию и передачу сообщении электронной почты файла Excel с сообщением о ежемесячном потреблении & профиле MD (дневной график + ежемесячный график), и с деталью чтений с отметкой времени каждого интервала. Выпущена для W00(SP4), XP, Vista,7
images Каталог Energy Brain [Английский]
images Общее описание Energy Brain [Английский]
images Общее описание Energy Brain [Русский]

ENERGY BRAIN COUNTERS HARDWARE KEY
ENERGY BRAIN COUNTERS SK
  • Автономная программа, подходящая для размещения до 300 каналов. Она поддерживает генерацию отчета, указывающего на значения энергосчетчиков (kWh и kvarh) всех под-инструментов данного местоположения в формате CSV и HTML. Выпущена для W00(SP4), XP, Vista,7. Защита ключа программного обеспечения, активная только на единственном ПК (первое, где установлено).
images Каталог Energy Brain [Английский]
images Общее описание Energy Brain Counters [Английский]
images Общее описание Energy Brain Counters [Русский]

ENERGY BRAIN CLOUD
ENERGY BRAIN CLOUD 32 -100 SK
  • Программное обеспечение
images Общее описание Energy Brain Cloud [Английский]
images Общее описание Energy Brain Cloud [Русский]
Версии ENERGY BRAIN CLOUD Дополнительная опция
ENERGY BRAIN CLOUD 32 -100 SK Energy Brain Cloud – программное обеспечение для отображения и управления через веб-браузер (на различных устройствах, таких как ПК, планшеты и смартфоны) данные, измерения, мгновенные и исторические графики, приобретенные устройствами Electrex: питание, температура, влажность, освещение, газ, вода, пар, CO2, сжатый воздух, калории, и т.д .. или расчетные значения, начиная от мер (напр., евро). Версия программного обеспечения управляет до 32 каналов и до 100 пользователей. Версия с защитой программного обеспечения, связанного с той лишь ПК, на котором он установлен.
ENERGY BRAIN CLOUD 32 – 100 HK Energy Brain Cloud – программное обеспечение для отображения и управления через веб-браузер (на различных устройствах, таких как ПК, планшеты и смартфоны) данные, измерения, мгновенные и исторические графики, приобретенные устройствами Electrex: питание, температура, влажность, освещение, газ, вода, пар, CO2, сжатый воздух, калории, и т.д .. или расчетные значения, начиная от мер (напр., евро). Версия программного обеспечения управляет до 32 каналов и до 100 пользователей. ВВерсия с аппаратной защитой на USB-ключ.
ENERGY BRAIN CLOUD 300 – 1000 SK Energy Brain Cloud – программное обеспечение для отображения и управления через веб-браузер (на различных устройствах, таких как ПК, планшеты и смартфоны) данные, измерения, мгновенные и исторические графики, приобретенные устройствами Electrex: питание, температура, влажность, освещение, газ, вода, пар, CO2, сжатый воздух, калории, и т.д .. или расчетные значения, начиная от мер (напр., евро). Версия программного обеспечения управляет до 300 каналов и до 1000 пользователей. Версия с защитой программного обеспечения, связанного с той лишь ПК, на котором он установлен.
ENERGY BRAIN CLOUD 300 – 1000 HK Energy Brain Cloud – программное обеспечение для отображения и управления через веб-браузер (на различных устройствах, таких как ПК, планшеты и смартфоны) данные, измерения, мгновенные и исторические графики, приобретенные устройствами Electrex: питание, температура, влажность, освещение, газ, вода, пар, CO2, сжатый воздух, калории, и т.д .. или расчетные значения, начиная от мер (напр., евро). Версия программного обеспечения управляет до 100 каналов и до 1000 пользователей. ВВерсия с аппаратной защитой на USB-ключ.

Аксессуары

FCTS 040-400 FLEXIBLE SPLIT CORE CURRENT TRANSFORMER

Код. PFCF001

Гибкий трансформатор тока открыт для тока до 400A. Диаметр зажима 40мм. Подключение: экранированный кабель 3 метра. Может использоваться исключительно с Kilo F D6 и Kilo QF Box.


FCTS 100-1000 FLEXIBLE SPLIT CORE CURRENT TRANSFORMER

Код. PFCF002

Гибкий трансформатор тока открыт для тока до 1000A. Диаметр зажима 100мм. Подключение: экранированный кабель 3 метра. Может использоваться исключительно с Kilo F D6 и Kilo QF Box.


SPLIT CORE CURRENT TRANSFORMER MINI SERIES AC

Код. SPLIT MINI SERIES AC

Трансформаторы тока с разъемным сердечником, подходящие для измерения нагрузок переменного тока, оснащены с пристегивающейся, безвинтовой системой монтажа. Класс точности1%. Диапазон от 100 до 400A с вторичным 1A.


SPLIT CORE CTs

Трансформаторы тока с разъемным сердечником

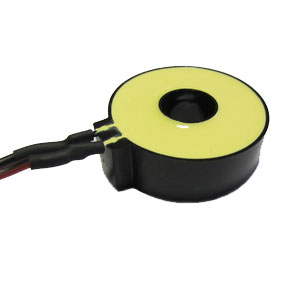

TA 70A

Код. PFAE000-00

Инкапсулированный ТТ 70A CT для приборов FEMTO D4 70A. Диаметр 9мм отверстие.


VOLTAGE DROP (SHUNT)

Код. SHUNT

Класс на 0,5 %. Падение напряжения на 60 мВ. Версии 10A и 25A с пластиковой подложкой. Все модели соответствуют DIN 43703.


VOLTAGE DIVIDER D2 DC 900V/300V

Код. PFAQ280-00

Делитель напряжения для FEMTO DC и ATTO DC до 900 В. Коэффициент 3: 1. Монтаж на DIN рейке 2 модуля.

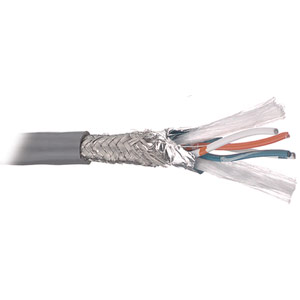

RS485 LINE CABLE (100 M)

Код. CE00103

RS485 line cable. 2-pairs, double screen, 100 m. roll

RS485 LINE CABLE (500 M)

Код. CE00105

RS485 line cable. 2-pairs, double screen, 500 m. roll

RS485 LINE CABLE U (100 M)

Код. CE00107

RS485 line cable for underground installation. 2-pairs, double screen, 100 m. roll

RS485 LINE CABLE U (500 M)

Код. CE00109

RS485 line cable for underground installation. 2-pairs, double screen, 500 m. roll


SWITCHING POWER SUPPLY D1 230VAC 24VDC 400mA

Код. PFTP100-Q2

230Vac импульсный источник питания, 24Vdc выход. Размер 1 DIN модуль.


SWITCHING POWER SUPPLY 5VDC 600mA

Код. PFTP000-R2

Импульсный источник питания 230Vac, выход 5Vdc. Размер 54,5×54,5×32 мм.


SWITCHING POWER SUPPLY BATTERY CHARGER D8 230VAC 13,8VDC 5A

Код. PFTP800-P2

Импульсный источник питания 230vac и заряд аккумулятора 13, 8vdc 5y. Размер 8 DIN модулей..


RPT

Код. PFE170-00

Входы 12V 15mA, двойные optomos выходы (250Vac/dc 100 mA). Монтаж на DIN рейку 6 модулей, 200-240Vac питания.

RELE’ 2 OUT KIT

Код. PIT0000-92

Включает в себя 2 реле и 1 стабилизированный источник питания. Для использования с C1 и C2 выходами X3M, FLASH, FAST, Femto D4, Atto D4 и Zepto D6 формате DIN.

C9 DIN

Код. PFE930-00

Пластиковый адаптер для панельного монтажа на DIN-рейку инструментов размером 9 DIN.

C4 DIN

Код. PFE940-00

Пластиковый адаптер для панельного монтажа на DIN-рейку инструментов размером 4 DIN.


ANTENNA DUAL BAND STILO

Код. PFC3530

Антенна двухдиапазонная Stilo SMA. Подходит для прямого подключения к Yocto gate или через удлинитель (PFC3565).


ANTENNA MAGNETIC BASE WITH CABLE EXTENSION

Код. PFC3420

Двухдиапазонная антенна с магнитным гнездом и с 2,5 м кабелем. Для подключения к Yocto gate требует адаптер PFC3555.


ANTENNA MOUNTING PANEL WITH CABLE EXTENSION

Код. PFC3535

Двухдиапазонная антенна с магнитным гнездом и с 2,5 м кабелем для панельного монтажа. Для подключения к Yocto gate требует адаптер PFC3555.


CABLE EXTENSION 2,5 M

Код. PFC3420-1

2,5 м антенный кабель-удлинитель. Для подключения к Yocto gate требует адаптер PFC3555. Подходит дляантенн PFC3545 и PFC3420.


CABLE EXTENSION 8 M

Код. PFC3565

8 м антенный кабель-удлинитель. Для подключения к Yocto gate требует адаптер PFC3555. Подходит дляантенн PFC3545 и PFC3420.


CABLE EXTENSION 0,15 M

Код. SL00350

0,15 м антенный кабель-удлинитель. Для подключения к Yocto gate требует адаптер PFC3555. Подходит дляантенн PFC3545 и PFC3420.

ADAPTER CABLE

Код. PFC3555

Обязательный кабель-адаптер для использования с антеннами PFC3420 и PFC3545.
